EN 50525 VDE 고무 케이블

유럽 산업 및 건설 프로젝트를 위한 유연한 전원 케이블.

H01N2-D 유연한 고무 용접 케이블 EN 50525

H01N2-D 유연한 고무 용접 케이블은 산업용 아크 용접 장비 전용 EN 50525-2-81 표준에 따른 전문적인 매우 유연한 용접 고무 케이블입니다. Taitong Cable은 초미세 클래스 6 연선 구리 도체와 EN 50363-2-2를 준수하는 EM5 탄성중합체 피복을 갖춘 고성능 H01N2-D 아크 용접 케이블을 공급합니다. 이 EN 50525 케이블은 뛰어난 유연성, 고온 저항 및 내마모성을 갖추고 있어 유럽 계약자, 용접 시스템 통합업체 및 산업용 용접 엔지니어링 프로젝트에 이상적입니다. 도매 공급, 맞춤형 길이, 공장 방문 및 공장 감사, 전체 테스트 보고서가 글로벌 고객에게 제공됩니다.

문의 보내기

제품 설명

H01N2-D 초유연성 용접 케이블은 EN 50525 HAR 시스템의 특수 산업용 고무 케이블로 전기 용접기 연결에만 사용됩니다. Taitong Cable은 중국의 프리미엄 H01N2-D 용접 케이블 전문 중국 제조업체이자 도매 공급업체입니다. 초미세 유연성 클래스 5 및 클래스 6 구리 도체와 고온 저항성 고무 소재를 채택한 이 EN 50525 케이블은 용접 작업 시 빈번한 끌림과 굽힘을 지원합니다. 산업용 EPC 용접 프로젝트, 대량 용접 케이블 조달, 기계 매칭 무역 회사 및 공장 직접 지원 프로젝트에 적합합니다. Taitong Cable은 전 세계 구매자에게 완벽한 맞춤형 서비스와 공식 인증 문서를 제공합니다.

H01N2-D 아크 용접 케이블의 응용

전기 용접기 연결, 산업용 용접 장비, 기계 용접 엔지니어링, 작업장 모바일 용접 작업, 유럽 산업용 용접 지원 프로젝트. 건조하거나 습한 실내에서 사용 가능

수동 및 자동 용접: 조선소, 자동차 제조 및 금속 제조의 전극 홀더 및 공작물에 용접 발전기를 연결합니다.

산업용 시스템: 조립 라인, 컨베이어 시스템 및 공작 기계.

높은 전류용량의 구리 연선으로 인해 유연한 배터리 상호 연결 또는 배터리 저장 시스템에 자주 사용됩니다.

참조 표준

EN 50525-2-81(DIN EN / VDE 채택 버전): 아크 용접 케이블

이전에는 VDE 유형 NSLFFÖU

HD 516/VDE 0298-300: 애플리케이션 표준/전류 정격

VDE 0298 4부, 표 16

HD 516/VDE 0298-300

EN 60228: 절연 케이블의 도체(IEC 60228)

EN 50363-2-2: 피복용 탄성 화합물(EM5)

EN 50363-1: 가교 탄성 절연 화합물

EN 50395: 전기 테스트 방법

EN 50396: 비전기적 테스트 방법

EN 50525-1: 일반 요구사항

EN 60332-1 -2: 난연성

EN 6081 1 -1 -4: 일반 응용 - 저온 테스트(IEC 6081 1-1-4)

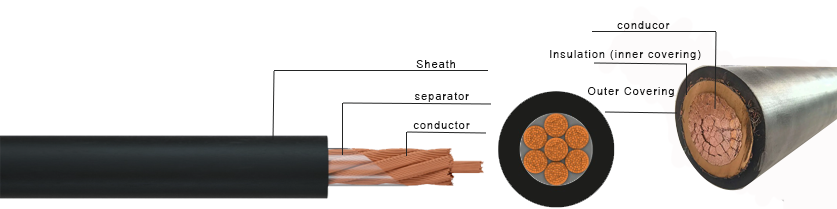

H01N2-D의 건설

도체: 클래스 6의 미세하게 꼬인 구리선으로 빈번한 끌기와 굽힘에 매우 유연합니다.

도체 좌초: 약. 클래스 6 ≤95mm², 약. 클래스5 ≥120mm² acc. VDE 0295에 따름.

H01N2-D: 클래스 6 미세 연선 나동선

H01N2-E: 클래스 6 극세 연선 나동선

분리기: PET(폴리에스테르 테이프) 또는 종이.

절연 및 외장/덮개:

EN 50363-2-2에 따른 내열성 엘라스토머 단일 피복 가교 엘라스토머 유형 EM 5.

이중층 피복: 외부층 EN 50363-2-2를 준수하는 유형 고무 복합 유형 EM5, 내부층 유형 EM5(EN 50363-2-2) 또는 유형 EI7(EN 50363-1) 가교 EPR 엘라스토머.

피복 색상: 검정색이 표준이며 요청 시 맞춤 색상도 제공됩니다.

주요 사양

코어 수: 단일 코어.

정격 전압: 100V AC(100/100V)(150V DC)

서비스 온도는 일반적으로 -20°C/-25°C ~ +85°C 최대 도체 작동 온도 범위이며 최대 250°C(최대 5초)의 단락 기능을 제공합니다.

IEC/EN 60332-1-2에 따른 난연성, 오일, 그리스, 오존, UV, 산소 및 약한 산/가솔린에 대한 강한 저항성을 갖습니다.

공장/유전체 테스트 전압: 1000V(1.0kV) 5분

온도 범위: (유연한 사용) 25°C ~ +85°C

작동 온도(고정): -40°C ~ +85°C.

최소 곡률 반경: 유연한 사용: 12 x 외경

H01N2-D 고무 용접 케이블의 일반 데이터

공칭 교차

단면적

지휘자의

최고

직경

전선

지휘자

두께

덮는 것

지정됨

값

전반적으로 평균

지름

최대 도체

20°C에서의 저항

낮추다

한계

높은

한계

주석 도금

전선

주석 처리되지 않은

전선

mm²

Ω/km

0,21

2,0

7,7

8,8

10,1

11,4

9,7

11,0

12,7

14,2

1,95

1,24

0,795

0,565

1,91

1,21

0,780

0,554

120

0,21

0,51

2,2

2,4

2,6

2,8

13,2

15,3

17,1

19,2

16,5

19,2

21,4

24,0

0,393

0,277

0,210

0,164

0,386

0,272

0,206

0,161

150

185

240

0,51

3,0

3,2

3,4

21,1

23,1

25,8

26,4

28,9

32,1

0,132

0,108

0,0817

0,129

0,106

0,0801

도체 저항은 클래스 6에 대한 EN 60228을 따릅니다.

비교표: YH / YHF 대 H01N2-D

고객은 다양한 표준의 차이점을 참조하여 적합한 대체 케이블 솔루션을 찾을 수 있습니다.

목	YH	YHF	H01N2-D	H01N2-E
기준	GB/T 5013.6(IEC 60245-6)	GB/T 5013.6(IEC 60245-6)	EN 50525-2-81(DIN EN/VDE 채택 버전)	EN 50525-2-81(DIN EN/VDE 채택 버전)
피복재	SE3 천연 고무 화합물	SE4 클로로프렌 엘라스토머(내유성)	EM5 CSP 가교 엘라스토머(EN50363-2-2)	EM5 CSP 가교 엘라스토머(EN50363-2-2)
최대 연속 작동 온도	65°C	65°C	85°C	85°C
지휘자 클래스	GB/T3956 Class5(Class6 옵션)	GB/T3956 Class5(Class6 옵션)	EN50525-2-81 클래스 D(용접 케이블용, VDE0295에 따라 연선 약 Class6 ≤95mm², 약 Class5 ≥120mm²)	EN50525-2-81 클래스 E 초유연성 도체, 클래스 D보다 부드러움
구조	단일 압출 SE3 고무, 절연체 및 외피 결합	단일 압출 SE4 고무, 절연체 및 외피 결합	EM5 단일 커버링; 맞춤형 이중층 덮개(EM5+EM5 또는 EI7 내부 + EM5 외부) 사용 가능	EM5 단일 커버링; 맞춤형 이중층 덮개(EM5+EM5 또는 EI7 내부 + EM5 외부) 사용 가능
내유성	가난한	좋은	용접 스패터, 찢김 및 마모에 대한 탁월한 저항성	용접 스패터, 찢김 및 마모에 대한 탁월한 저항성
주요 타겟 시장	중국, 동남아, 일반 저예산 용접 프로젝트	조선소, 유성 작업장, 야외 국내 및 SEA 프로젝트	유럽, 독일, EU 용접 시스템, HAR/VDE가 필요한 프로젝트, 수동 아크 용접	유럽, 로봇 용접, 반복 비틀림 및 좁은 공간 애플리케이션, HAR/VDE 프로젝트
정격전압	100/100V	100/100V	100/100V	100/100V
공장 유전체 테스트	1000V a.c., 5분	1000V a.c., 5분	1000V a.c., 5분	1000V a.c., 5분

FAQ

Q: YH 및 YHF 용접 케이블은 무엇입니까?

A: YH 및 YHF는 GB/T 5013.6을 준수하는 중국 표준 용접 케이블입니다. YH는 SE3 천연 고무를 사용하고 YHF는 내유성 SE4 클로로프렌 엘라스토머를 사용하며 최대 작동 온도는 65°C입니다.

Q: YH와 YHF의 주요 차이점은 무엇인가요?

A: YH SE3 고무는 일반적인 실내 용접용이며 내유성이 없습니다. YHF SE4 화합물은 우수한 내유성, 오존성 및 내후성을 갖추고 있어 조선소 및 유분이 많은 환경에 적합합니다.

Q: YH와 H01N2-D의 차이점은 무엇인가요?

A: 표준과 피복 재료가 다릅니다. YH는 GB/T5013.6을 따르고 SE3 고무를 사용하며 최대 65°C입니다. H01N2-D는 EN 50525-2-81, EM5 CSP 엘라스토머 커버링, 정격 85°C를 준수하며 유럽 시장을 위한 더 나은 찢어짐, 마모 및 용접 스패터 저항성을 제공합니다.

Q: 도체의 차이점은 무엇입니까?

A: YH/YHF는 GB/T3956 Class5/옵션 Class6 구리 도체를 채택합니다. H01N2-D는 용접 케이블용 EN50525-2-81에 정의된 특수 클래스 D 도체를 사용합니다.

Q: YH가 유럽 프로젝트에서 H01N2-D를 대체할 수 있나요?

A: 아니요. EN50525/HAR/VDE 인증이 필요한 EU 프로젝트는 H01N2-D를 사용해야 합니다. YH는 GB 표준 케이블이며 유럽 표준 요구 사항을 충족할 수 없습니다.

Q: 어떤 케이블의 온도 등급이 더 높습니까?

A: EM5 커버가 있는 H01N2-D는 최대 연속 작동 온도 85°C에 도달하며 이는 YH/YHF 65°C보다 높습니다.

신뢰할 수 있는 H01N2-D 및 H01N2-E 공급업체로 Taitong Cable을 선택하십시오.

중국에 본사를 둔 Taitong Cable은 수십 년간의 고무 용접 케이블 제조 및 공급 경험을 자랑합니다. 우리는 수만 평방미터 규모의 고무 케이블 전용 공장을 포함해 5개의 생산 공장을 운영하고 있습니다. 당사의 전문 R&D, 테스트 연구소 및 숙련된 기술 팀은 H01N2-D 유연한 고무 용접 케이블이 CE 인증을 통해 EN 50525 및 VDE 요구 사항을 완벽하게 충족함을 보장합니다.

경쟁력 있는 공장 직접 가격으로 제공되는 당사의 H01N2-D 아크 용접 리드는 국가 수준의 프로젝트를 지원합니다. 철강 제조, 건설 및 금속 작업장의 수동 용접 작업에 적합합니다. 우리는 장기적인 협력을 위해 유럽, 아프리카 및 동남아시아 전역의 대량 구매자, EPC 계약자 및 해외 고객을 환영합니다.
