4코어 외장 알루미늄 케이블이 전력망에 사용되는 이유

요약: 산업 유틸리티 확장, 태양광 발전소 수집 네트워크 및 상업용 건물 배전 본관에서는 직접 매립 내구성과 빠듯한 조달 예산의 균형을 맞추는 것이 핵심 엔지니어링 우선 순위입니다. 4코어 외장 알루미늄 전력 케이블(YJLV22/0.6/1kV 시리즈)은 저전압 2차 네트워크를 위한 고신뢰성 전송 솔루션 역할을 합니다. 이 기술 문서에서는 4코어 알루미늄 전원 케이블을 국제 인프라 입찰에서 최고의 선택으로 만드는 다층 설계, 이중 강철 테이프 보호 메커니즘 및 비용 이점을 분석합니다.

목차

소개

4심 아머드 알루미늄 케이블의 구조적 구조

이중 강철 테이프 갑옷: 직접 매장 유틸리티 실행을 보호

4코어 설계: 3상 저전압 전력 간소화

연선 알루미늄 도체의 비용 이점

지역 전력망의 주요 적용 시나리오

공장 직접 맞춤화 및 소싱 보안

소개

지하 저전압 배전선은 물리적인 부담이 큽니다. 지하 트렌치는 비장갑 케이블을 토양 이동, 압축력, 날카로운 암석 가장자리 및 잠재적인 설치류 침입에 노출시킵니다. 또한, 긴 유통 범위에 걸쳐 구리 도체를 지정하면 원자재 비용과 운송 비용이 크게 증가합니다.

이러한 설치 문제를 해결하기 위해 Taitong Cable은 프리미엄 0.6/1kV 4코어 강철 테이프 외장 알루미늄 전원 케이블을 제조합니다. 높은 전도성의 연선 알루미늄 도체와 견고한 이중 강철 테이프 외장을 결합한 당사의 케이블은 글로벌 유틸리티 계약자에게 신뢰할 수 있는 기계적 강도와 지속적인 전력 공급을 제공합니다.

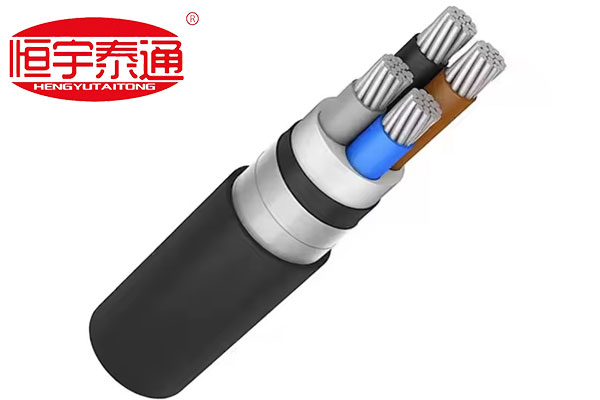

4심 아머드 알루미늄 케이블의 구조적 구조

4코어 외장 알루미늄 전원 케이블 단면을 자세히 살펴보면 거친 지하 조건을 위해 제작된 계층형 엔지니어링을 보여줍니다.

압축 연선 알루미늄 도체: 최적의 전기 전도성을 보장하면서 케이블 직경을 낮추기 위해 단단히 연선된 고순도 전기 알루미늄 전선으로 구성됩니다.

색상으로 구분된 XLPE/PVC 단열재:색상으로 구분된 위상 절연(예: 갈색, 파란색, 검정색, 회색)을 통해 현장 설치 중 정확한 위상 식별 및 단순화된 단자 연결이 가능합니다.

압출 내부 침구:갑옷 마찰 손상을 방지하기 위해 조립된 코어 번들을 감싸는 부드러운 내부 보호 쿠션 층.

이중 강철 테이프 방어구(DSTA):내부 침구를 단단히 감싸는 나선형 강철 장갑 테이프가 겹쳐져 외부 충격과 반경 방향 압력을 흡수합니다.

비바람에 견디는 외부 피복:토양 수분, 산성 부식 및 표면 마모에 강한 UV 안정화 PVC 또는 PE 외부 재킷입니다.

이중 강철 테이프 갑옷: 직접 매장 유틸리티 실행을 보호

프로젝트 컨설턴트와 EPC 계약자가 지하 케이블 설치를 위해 이중 강철 테이프 외장(DSTA)을 지정하는 이유는 무엇입니까?

1. 직접 매장 호환성:외장 케이블을 사용하면 고가의 외부 PVC 또는 콘크리트 도관 파이프가 필요하지 않으므로 개방형 트렌치에 직접 설치할 수 있으며 총 토목 건설 비용이 절감됩니다.

2.극한의 압착 및 충격 저항:하층토 침하 및 머리 위를 지나가는 대형 차량은 지속적인 수직력을 가합니다. 이중 강철 테이프 랩은 내부 도체를 변형 및 물리적 천공으로부터 보호합니다.

3.지하 해충 방어:설치류와 굴을 파는 해충은 부드러운 외부 폴리머를 씹는 경우가 많습니다. 강철 테이프 층은 라인 서비스 수명을 30년 이상 연장하는 뚫을 수 없는 물리적 장벽을 만듭니다.

4코어 설계: 3상 저전압 전력 간소화

4코어 구성은 3상 4선 배전 네트워크(3 Ph+N)용으로 특별히 설계되었습니다.

균형 잡힌 위상 분포:단일 케이블 번들에 전체 크기 중성 도체와 함께 3상 도체를 수용합니다.

단순화된 레이아웃:여러 개의 단일 코어 케이블을 실행하는 것에 비해 케이블 부설 노동력과 케이블 트레이 공간 요구 사항이 줄어듭니다.

연선 알루미늄 도체의 비용 이점

원자재 가격은 인프라 생존 가능성에 큰 영향을 미칩니다. 구리 대신 연선 알루미늄 도체를 사용하면 다음과 같은 확실한 경제적 이점을 얻을 수 있습니다.

상당한 자본 절감:알루미늄은 구리 재료 비용의 극히 일부만으로 뛰어난 전력 운반 능력을 제공하므로 계약업체는 더 긴 배전 거리에 걸쳐 프로젝트 예산을 늘릴 수 있습니다.

운송 및 취급 중량 감소:알루미늄의 경량 특성은 케이블 트레이 당김을 단순화하고, 설치 인력 시간을 단축하며, 해외 배송을 위한 컨테이너 화물 적재를 최적화합니다.

지역 전력망의 주요 적용 시나리오

구조적 내구성과 높은 비용 효율성 덕분에 Taitong Cable의 4코어 외장 알루미늄 라인은 글로벌 입찰에서 널리 소개됩니다.

태양열 및 풍력 발전소 수집 네트워크:저전압 AC 전력을 승압 변압기에서 넓은 태양광 필드에 걸쳐 주요 배전 허브로 전송합니다.

산업 및 상업 단지:주 유틸리티 변압기를 공장 배전반에 연결하는 지하 주 공급선 라우팅.

교외 그리드 확장 입찰:성장하는 주거 지역에서 날씨로 인한 정전을 방지하기 위해 취약한 가공선을 매설된 장갑 네트워크로 교체합니다.

공장 직접 맞춤화 및 소싱 보안

유틸리티 입찰에서는 절연 보이드, 도체 차이 또는 외장 틈이 있을 여지가 전혀 없습니다. 글로벌 조달 계약에서는 IEC 60502-1 및 BS 5467을 포함하여 인정된 매개변수를 엄격하게 준수해야 합니다.

~에타이통 케이블, 100% 공장 직접 맞춤형 생산 모델을 통해 귀사의 프로젝트 수행을 지원합니다. 우리는 미리 만들어진 오래된 창고 정리 품목을 밀지 않습니다. 대신 우리는 현지 국가 전력망 표준을 충족하기 위해 도체 단면적(16mm2 ~ 500mm2), 절연체 두께, 외장 매개변수 및 외피 재료를 교정하여 프로젝트의 정확한 BOQ(Bill of Quantity)에 직접 맞춰 4코어 외장 알루미늄 케이블의 모든 배치를 맞춤 제작합니다.

요청하려면 지금 당사 전력 케이블 엔지니어링 부서에 문의하세요.검증된 형식 테스트 보고서, 맞춤형 치수 도면 또는 다가오는 전력 입찰에 대한 명시적인 공장 직접 가격 견적을 받아보세요!
