특수 고무 외장 플랫 케이블

2.1 특수 고무 외장 플랫 케이블의 제품 유형

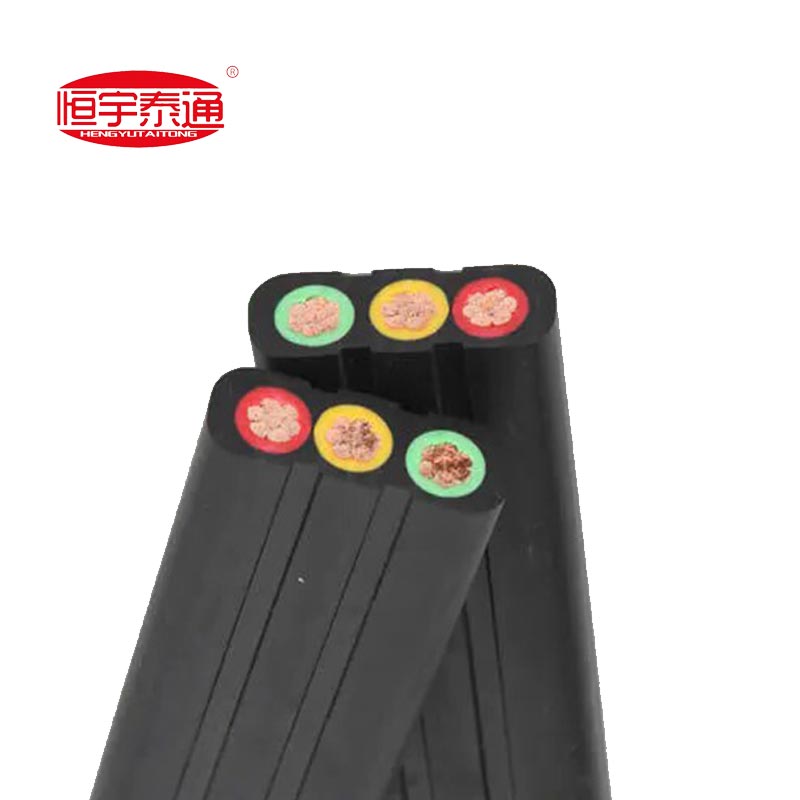

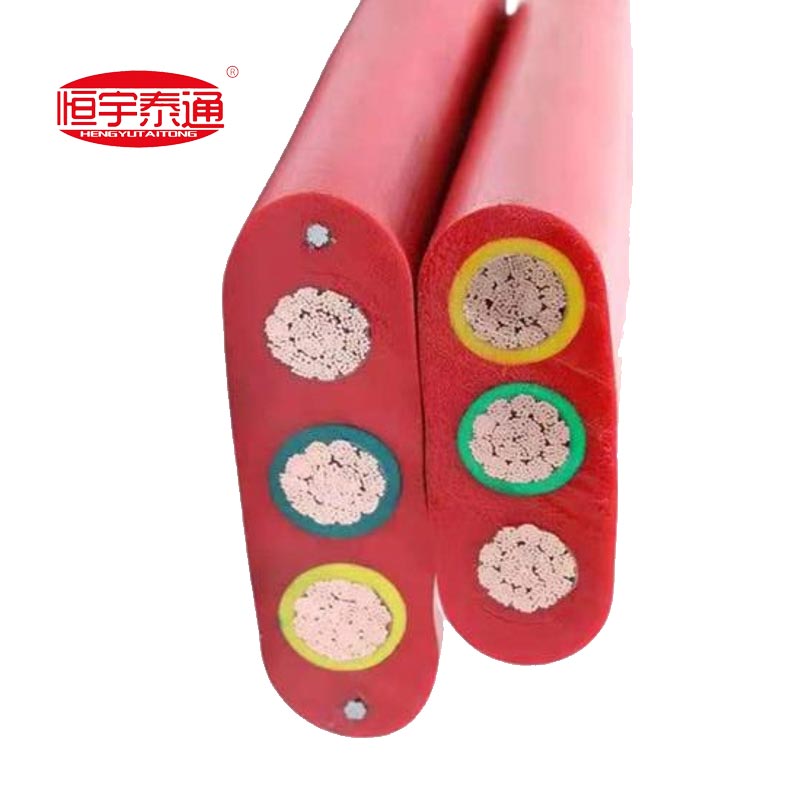

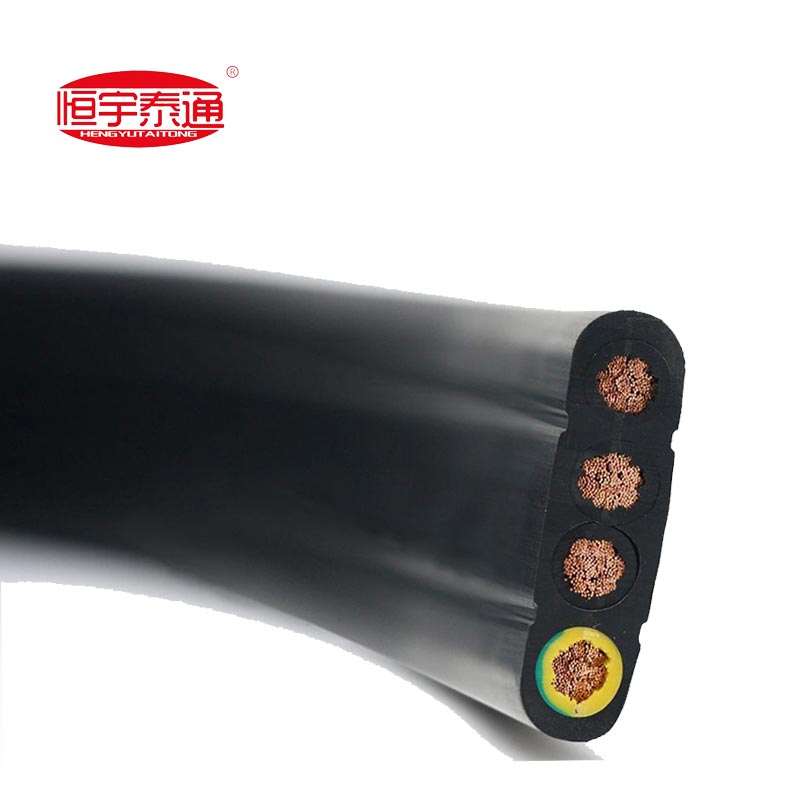

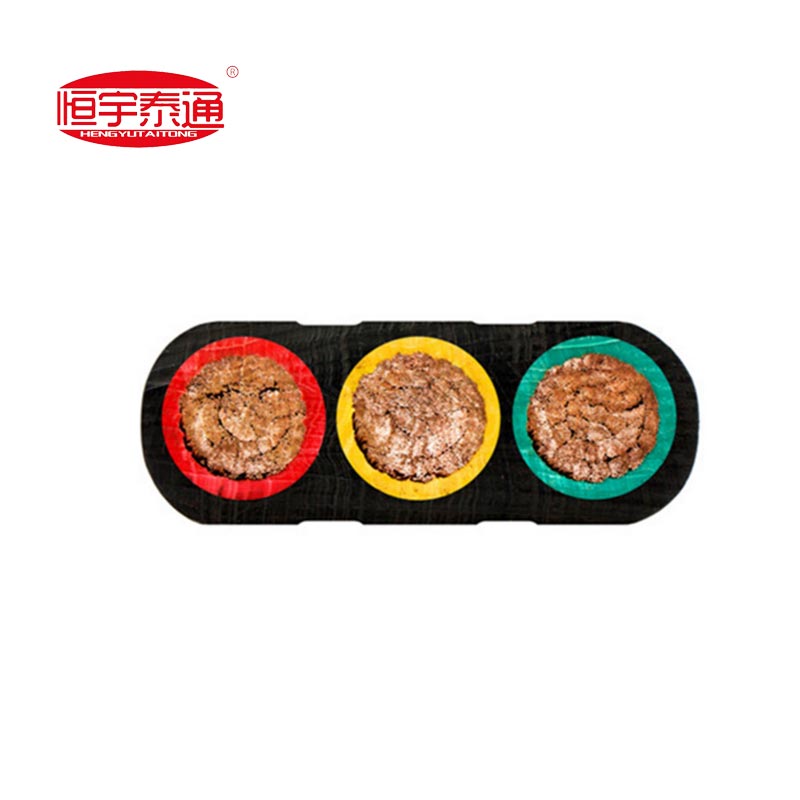

1. 편평하고 유연한 고무 피복 케이블
2. PVC 절연 NBR 피복 플랫 케이블
3. 구리 편조 차폐 처리된 플랫 고무 케이블
4. 폴리우레탄 외피를 사용한 고성능 플랫 케이블
5. 크레인 제어 시스템용 멀티 코어(8~48 코어) 플랫 케이블

2.2 특수고무시스 플랫케이블의 구조

지휘자: IEC 60228 클래스 5/6 또는 VDE 0295 클래스 5를 준수하는 다중 가닥 미세 단련 구리; 높은 유연성을 위한 극세 연선.
격리: EPR(에틸렌 프로필렌 고무) 또는 특수 PVC 화합물; 식별을 위해 색상으로 구분되거나 번호가 매겨져 있습니다. 접지 코어는 녹색-노란색입니다.
코어 배열: 평행 평면(선형) 또는 퀸쿤셜 코어 레이아웃으로 컴팩트하고 뒤틀림 방지.

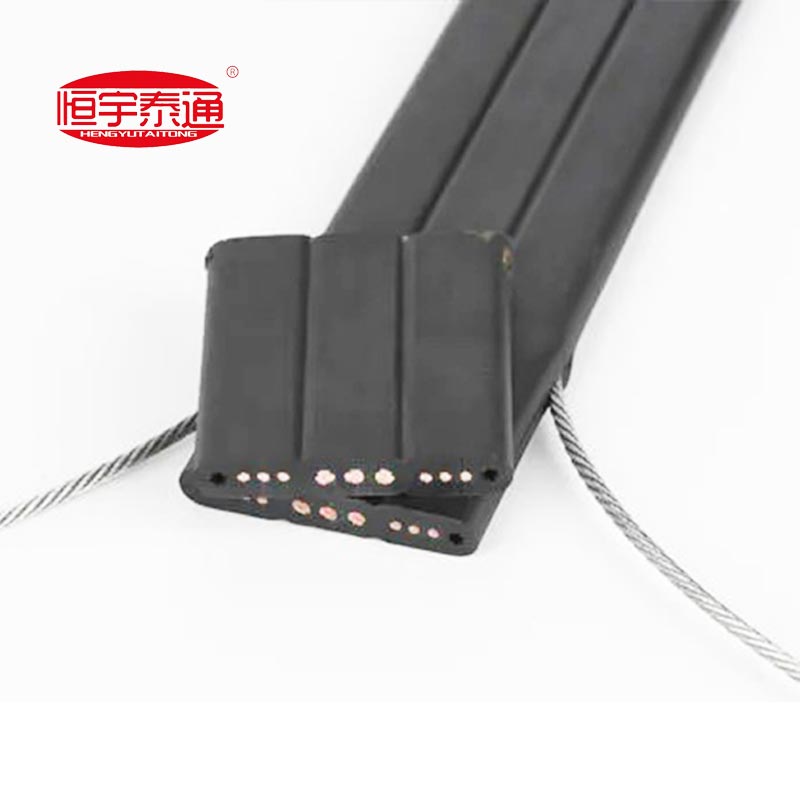

보강: 장경간 크레인 이동에 중요한 인장 강도를 위해 양쪽에 두 개의 아연 도금 강철 와이어가 내장되어 있습니다.
차폐: 전자기 간섭에 저항하는 고밀도 주석 도금 구리 편조(차폐 밀도 >80%).
외부 칼집: 견고한 NBR(니트릴 고무), CSM(클로로설폰화 폴리에틸렌) 또는 PUR(폴리우레탄); 내유성, 내마모성, 자외선 저항성 및 염수 분무 저항성.

3.1 전압 정격: 300/500V, 450/750V, 0.6/1kV(표준 산업 등급).
3.2 온도 범위: -40°C ~ +90°C(연속 작동); 최저 -50°C 또는 최대 +120°C까지 맞춤형으로 제공됩니다.
3.3 굽힘 반경: 고정 설치: 5× 케이블 두께; 모바일/여행: 8–10× 케이블 두께.
3.4 굴곡수명: ≥1,000,000주기; 고굴절 모델 ≥5,000,000주기.
3.5 기계적 강도: 인장강도 ≥50MPa; 인열 저항 ≥25N/mm; 내마모성 ≥5,000 마찰 주기.
3.6 환경 저항: 내유성, 산/알칼리성 저항성, 자외선 저항성, 염수 분무 저항성; 해양 및 항만 환경에 적합합니다.
3.7 난연성: IEC 60332-1, VDE 0472-804 파트 B 및 UL 94 V-0/VW-1을 준수합니다.
3.8 전기적 성능: 20°C에서 절연 저항 ≥10MΩ·km; 고장 없이 5분간 전압 2,500~3,500V AC를 테스트합니다.

IEC 60227: 정격 전압이 최대 450/750V인 폴리염화비닐 절연 케이블.
IEC 60228: 절연 케이블의 도체.
IEC 60332-1: 화재 조건에서 절연 케이블에 대한 테스트 – 파트 1: 단일 절연 전선 또는 케이블에 대한 수직 화염 전파 테스트.
VDE 0295: 케이블용 유연한 구리 도체.
VDE 0482 / EN 50265-2-1: 범용 유연한 고무 피복 케이블 사양.
CE(LVD/RoHS): EU 저전압 지침 및 유해 물질 제한 준수.

GB/T 5023.6: 정격 전압이 최대 450/750V인 PVC 절연 케이블 – 파트 6: 일반 용도의 엘리베이터 케이블 및 플랫 케이블.
GB/T 12706: 정격 전압 1kV(Um=1.2kV) ~ 35kV(Um=40.5kV) 압출 절연 전원 케이블 및 액세서리.
GB/T 18380.1: 화재 조건에서 절연 케이블에 대한 테스트 – 파트 1: 단일 절연 전선 또는 케이블에 대한 수직 화염 전파 테스트.
