LV 기갑 알루미늄 케이블이 매장용으로 가장 적합한 이유

요약: 현대 인프라, 도시 그리드 및 산업 설비의 경우 비용과 장기적인 신뢰성의 균형을 맞추려면 올바른 케이블 구조를 선택하는 것이 중요합니다.0.6/1 kV 저전압 외장 알루미늄 전력 케이블직접 매장 지하 유통에 대한 업계 표준으로 등장했습니다. 이 기사에서는 이러한 고성능 케이블의 기술 계층을 분석하고 독특한 구조가 기계적 스트레스와 환경적 문제로부터 궁극적인 보호를 제공하는 이유를 분석합니다.

소개

강화 알루미늄 케이블 구성에 대한 심층 분석

이중 강철 테이프 아머(DSTA)의 주요 이점

글로벌 입찰의 적용 시나리오

기술 매개변수: IEC 60502-1 준수

결론 및 공장 지원

소개

지하 배전 네트워크를 엔지니어링할 때 조달 관리자는 두 가지 과제에 직면합니다. 즉, 자재 예산을 통제하는 동시에 그리드가 수십 년 동안 가혹한 토양 조건, 습기 및 이동 부하를 견딜 수 있도록 보장하는 것입니다. 기존의 비장갑 옵션은 직접 매장 용도에 적합하지 않아 비용이 많이 드는 오류로 이어지는 경우가 많습니다. 오늘날 0.6/1kV 외장 알루미늄 전원 케이블은 알루미늄 도체의 뛰어난 비용 효율성과 견고한 기계 외장을 결합하여 이 딜레마를 해결합니다.

검증된 CREC 전략적 공급업체인 Taitong Cable은 지역 공공 유틸리티 사양 및 국제 프로젝트 수량표(BOQ)에 정확하게 맞춰진 맞춤형 멀티 코어 외장 알루미늄 케이블 제조를 전문으로 합니다.

강화 알루미늄 케이블 구성에 대한 심층 분석

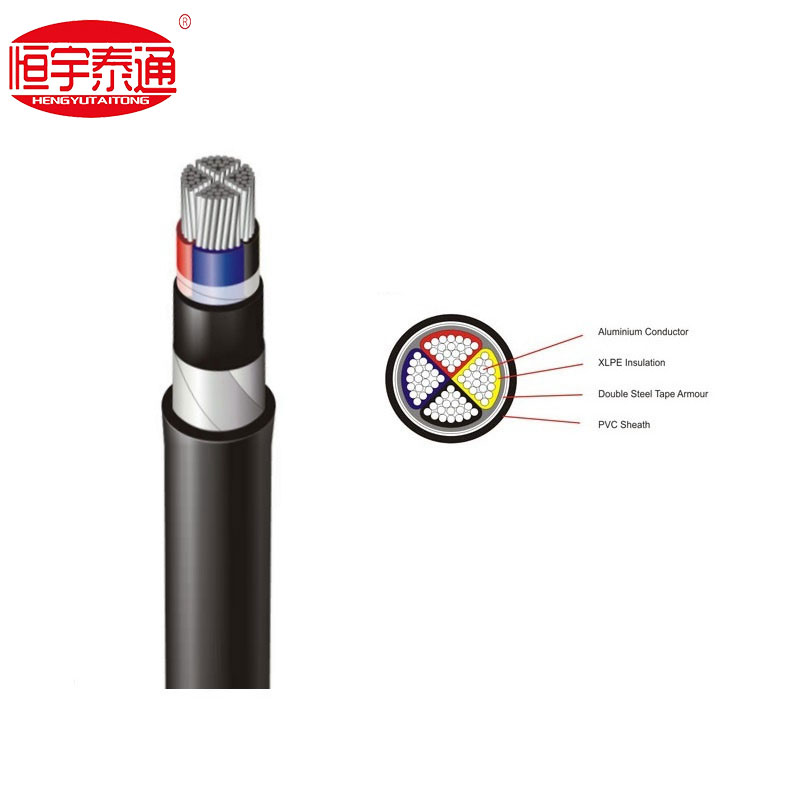

저전압 전력망의 신뢰성은 전적으로 케이블의 단면적 무결성에 달려 있습니다. 표준 4코어 전원 케이블의 기술 프로필을 살펴보면 고도로 최적화된 다층 보호 시스템을 볼 수 있습니다.

국제 표준의 설계 사양에 따라 케이블은 네 가지 기능적 레이어로 설계되었습니다.

1. 알루미늄 도체:고순도 섹터형 압축 연선 알루미늄을 사용합니다. 섹터 설계는 4개의 코어가 최소한의 틈새 공극으로 완벽하게 결합되도록 보장하여 전체 외경을 크게 줄이고 도관 공간을 절약합니다.

2.XLPE 절연:가교 폴리에틸렌은 탁월한 열적, 전기적 특성을 제공하므로 코어가 최대 90°C의 연속 온도에서 안전하게 작동하고 최대 250°C의 단락 과부하를 처리할 수 있습니다.

3.DSTA(이중 강철 테이프 갑옷):두 겹의 나선형 강철 테이프가 내부 침구 위에 감겨 있습니다. 이 금속 쉴드는 수직 파쇄 하중과 지반 굴착 중 우발적인 충격에 대한 지속적인 보호와 높은 저항을 제공합니다.

4.PVC 칼집:견고한 폴리염화비닐 외부 재킷은 습기, 토양의 화학적 부식 및 지상 노출 시 UV 방사선으로부터 내부 금속 갑옷을 보호합니다.

이중 강철 테이프 아머(DSTA)의 주요 이점

기술 컨설턴트가 저전압 그리드의 비장갑 변형보다 이중 강철 테이프 방어구를 특별히 요구하는 이유는 무엇입니까?

우수한 기계적 분쇄 저항성:지하 케이블은 토양 침하, 머리 위의 교통량이 많은 차량, 바위 지형 등의 영향을 받습니다. 이중 강철 테이프는 밑에 있는 XLPE 단열재를 변형시키지 않고 외부 압력을 흡수하는 기계적 차폐 역할을 합니다.

설치류 및 흰개미 보호:열대 또는 농촌 확장 지역에서는 지하 흰개미와 설치류가 폴리머 재킷에 심각한 위협이 됩니다. 강철 테이프 갑옷은 생체 감염을 방지하는 뚫을 수 없는 물리적 장벽을 제공합니다.

비용 효율적인 직접 매장:비보호 케이블에는 콘크리트로 강화된 깊은 트렌치나 고가의 연속 배관이 필요합니다. 강화된 알루미늄 케이블은 모래층 토양 도랑에 직접 안전하게 매설할 수 있어 토목 공학 및 설치 인건비를 대폭 절감할 수 있습니다.

글로벌 입찰의 적용 시나리오

구조적 탄력성 덕분에 0.6/1 kV 외장 알루미늄 케이블은 동남아시아, 아프리카 및 "일대일로" 이니셔티브 국가의 중요한 인프라 입찰에서 널리 활용됩니다.

주요 지방 배전:변전소 변압기를 주거용 및 상업용 배전 키오스크에 연결합니다.

산업 플랜트 및 제조 시설:개방형 케이블 트레이나 기계적 진동에 노출되는 지하 덕트에 케이블이 놓여 있는 중장비 어레이에 전력을 공급합니다.

재생 가능 에너지 프로젝트:대규모 태양광 발전소 및 풍력 전력망의 중앙 집중식 인버터 스테이션을 연결합니다.

공공 인프라:도시 가로등 네트워크 및 고속도로 모니터링 시스템을 위한 안정적인 지하 전력선을 제공합니다.

기술 매개변수: IEC 60502-1 준수

타이통 케이블의 모든 저전압 외장 알루미늄 전원 케이블은 IEC 60502-1(정격 전압 1kV ~ 30kV 케이블)에 따라 완벽하게 제조 및 테스트되었습니다.

결론 및 공장 지원

0.6/1kV 외장 알루미늄 전원 케이블에 투자하면 초기 자본 지출의 경쟁력을 유지하면서 유지 관리가 필요 없는 수명 주기의 이점을 프로젝트에 보장할 수 있습니다. 모든 그리드 설치 환경은 고유하기 때문에 모든 상황에 맞는 단일 재고를 유지하는 것은 비효율적입니다.

타이통 케이블100% 맞춤형 생산 모델로 운영됩니다. 우리는 대량의 일반 재고를 보유하고 있지 않습니다. 대신 당사는 맞춤형 코어 수, 단면적(예: 통합 가로등 코어) 및 지역 프로젝트 요구 사항에 대한 정확한 준수를 보장하여 주문할 때마다 멀티 코어 보호 케이블의 각 배치를 설계 및 제조합니다.

지금 엔지니어링 팀에 문의하세요직접 공장 가격 견적, 기술 데이터 시트를 얻거나 다가오는 프로젝트 입찰을 위한 맞춤형 케이블 사양에 대해 논의하십시오!
