MV 구리 전원 케이블이 그리드 신뢰성을 보장하는 이유

요약: 현대 중공업 및 도시 인프라가 확장됨에 따라 고압 네트워크에는 전례 없는 전송 안정성이 요구됩니다.6/10kV ~ 26/35kV 정격의 중전압 전력 케이블고부하 전기 배전의 중요한 동맥 역할을 합니다. 이 기사에서는 중전압 구리 케이블의 중요한 구조 계층, 엔지니어링 장점 및 엄격한 테스트 표준을 분석하여 인프라 조달 관리자에게 장기적인 네트워크 보안을 지향하도록 안내합니다.

목차

1.소개

2. 6/10 kV ~ 26/35 kV MV 케이블의 구조적 레이어

3. 중전압 시스템에서 구리 도체가 탁월한 이유

4. 지하 위험 제거: 차폐 및 방어구

5. 기술 준수 및 공장 맞춤화

소개

6kV ~ 35kV 중전압 범위 내에서 전력망을 작동하면 표준 저전압 ​​라인이 견딜 수 없는 상당한 전기적 스트레스가 발생합니다. 이러한 높은 전위에서 구조적 불규칙성은 치명적인 부분 방전으로 이어질 수 있습니다. 도시 변전소와 대규모 제조 구역의 중단 없는 연속성을 보장하기 위해 컨설팅 엔지니어는 지속적으로 견고한 구리 코어 고압 솔루션을 지정합니다.

국제적으로 인정받는 제조사로서,타이통 케이블고급 전차선 가황 생산 라인을 활용하여 글로벌 그리드 안전 마진을 능가하는 6/10kV ~ 26/35kV 전력 케이블을 제공하고 중공업 입찰을 위한 고효율 배전 옵션을 제공합니다.

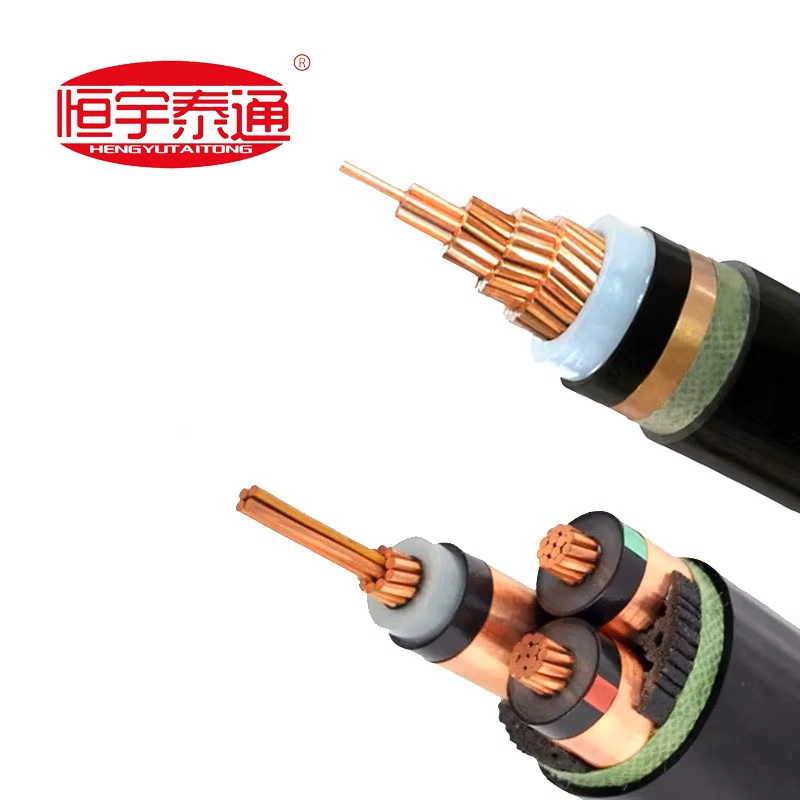

6/10kV ~ 26/35kV MV 케이블의 구조 레이어

저압 배선과 달리 중압 케이블은 강렬한 내부 전기장을 균일하게 하기 위해 정교한 삼중 압출층이 필요합니다. 구조 엔지니어링에는 정밀하게 제조된 여러 영역이 포함됩니다.

지휘자: 고순도 원형 압축 연선(Class 2)으로 전도성은 극대화하고 직경은 최소화합니다.

내부 반도체 실드: 전기적 스트레스 집중을 제거하기 위해 도체 바로 위에 압출된 매끄러운 반도체 층입니다.

XLPE 단열재: 최대 90°C 연속 작동에서 고전압 스트레스를 처리하는 엑스트라 클린 가교 폴리에틸렌.

외부 절연 쉴드: 방사형 전기장을 균일화하는 벗겨낼 수 있거나 접착된 반도체 층입니다.

금속 차폐층: 용량성 충전 전류 및 고장 전류를 안전하게 접지로 전달하도록 설계된 나선형으로 감긴 고전도 구리 테이프 또는 구리 와이어입니다.

외부 보호 덮개: 금속 차폐물을 지하 습기로부터 격리하도록 설계된 견고하고 내후성이 뛰어난 PVC 또는 고밀도 PE 재킷입니다.

중전압 시스템에서 구리 도체가 뛰어난 이유

알루미늄은 낮은 초기 비용으로 인해 지역 저전압 유틸리티 라인을 지배하지만, 고순도 구리는 다음과 같은 몇 가지 주요 이유로 중요한 6kV ~ 35kV 중전압 배전의 확실한 표준입니다.

1. 우수한 전류 용량: 구리는 알루미늄보다 훨씬 낮은 전기 저항을 제공하므로 단일 코어 또는 3코어 설정을 통해 더 좁은 지하 덕트 뱅크를 통해 막대한 전력 블록을 전송할 수 있습니다.

2.전압강하 최소화: 장기간의 산업 운영에 필수적인 구리 코어는 확장된 지역 범위에 걸쳐 라인 전송 가열 손실을 극적으로 줄입니다.

3. 높은 기계적 인장 강도: 구리는 복잡한 트렌치 라우팅 또는 깊은 방향 드릴링 설치 중에 극심한 당김 장력을 견딜 수 있어 코어 스트레칭 위험을 제거합니다.

지하 위험 제거: 차폐 및 방어구

매설된 중전압 회로에 대한 가장 일반적인 위협은 워터 트리잉입니다. 이는 값싼 절연체의 미세 공극과 습기가 결합되어 시간이 지남에 따라 케이블의 품질이 서서히 저하되는 현상입니다.

타이통 케이블는 초청정 복합재료와 최첨단 삼중 공압출 가교 기술을 활용하여 이러한 위험을 제거합니다. 옵션인 SWA(강선 피복) 또는 이중 강철 테이프 피복(DSTA)과 결합된 중첩 구리 테이프 차폐가 이중 장벽을 형성합니다. 이 장벽은 지하 암석 압력, 습기 침투 및 설치류 분해를 완전히 막아 작동 수명을 30년 이상 연장합니다.

기술 준수 및 공장 맞춤화

글로벌 인프라 입찰에서는 타협의 여지가 전혀 없습니다. 고압 시스템에는 엄격한 유형 테스트 인증을 바탕으로 완벽한 설계 실행이 필요합니다.

~에타이통 케이블, 우리는 일반적인 대량 재고 교환소를 운영하지 않습니다. 100% 공장 직접 맞춤형 생산 모델로 운영되는 단일 코어 및 3코어 고압 케이블의 모든 배치는 프로젝트의 특정 BOQ(Bill of Quantity), 추적 시스템 요구 사항 및 현지화된 환경 사양에 따라 직접 설계됩니다.

지금 당사의 고압 기술 부서에 문의하세요.공장 기술 카탈로그, 단면 설계 시트에 액세스하거나 지역 그리드 인프라 입찰에 대한 계약 준비가 완료된 빠른 비용 견적을 받으십시오!
