NYY 저전압 구리 도체 PVC 절연 전원 케이블

2002년에 설립된 Taitong Cable은 중국 저전압 구리 도체 PVC 절연 전력 케이블의 선두 제조업체입니다. 허베이성 허젠에 본사를 두고 있으며 회사 면적은 70,000m2이고 등록 자본금은 10억 위안입니다. 20년 이상 꾸준한 성장을 거듭한 Taitong은 현재 중국 전역에 4개의 현대적인 생산 기지를 운영하고 있으며 전국적으로 30개 지사를 유지하여 효율적인 고객 서비스를 보장하고 있습니다.

문의 보내기

제품 설명

1.제품소개

정격 작동 전압 1KV(Um=1.2KV) 및 3KV(Um=3.6KV), 0.6/1kV NYY Cu/PVC/PVC 저전압 구리 도체 PVC 절연 전원 케이블과 호환되는 타이통의 정격 전압 배전 케이블은 산업 시설, 상업용 건물, 인프라 및 배전 네트워크와 같은 저전압 전력 시스템을 위한 최고의 선택이 될 것입니다. 아래 제품 사양 시트에 표시된 PVC 절연 PVC 외장 전원 케이블, 알루미늄 도체 PVC/PVC 케이블, PVC/PVC 강철 테이프 외장 케이블, 알루미늄 PVC/PVC 강철 테이프 외장 케이블, 필요한 도체 재료, 절연층 및 외장으로 제조된 구리 SWA 외장 전원 케이블은 우수한 전기 절연, 안정적인 전송, 강력한 기계적 성능 및 안전하고 안정적인 작동으로 긴 서비스 수명을 포함한 주요 이점을 나타냅니다.

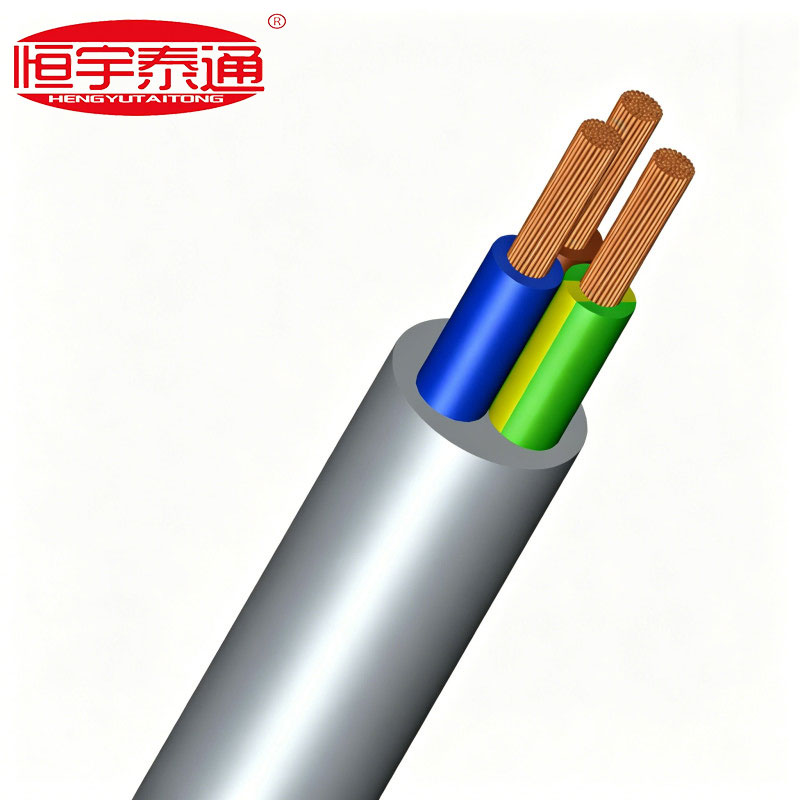

참고: 이미지는 전원 케이블의 일반 범주를 표시하고 제목은 특정 사양을 나타냅니다.

우리는 다양한 전원 케이블 모델을 제공합니다. 더 많은 옵션을 원하시면 당사에 문의하십시오.

0.6/1kV NYY 케이블 GB:VV - IEC:Cu/PVC/PVC

2.제품사양

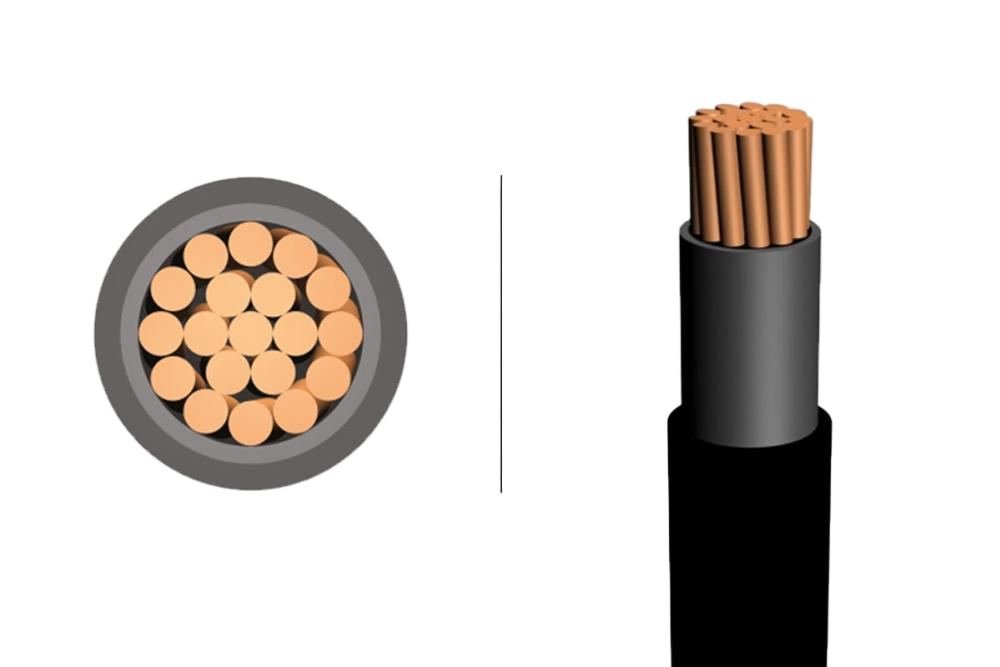

0.6/1kV-1심 동도체 PVC절연 PVC시스 전력케이블
코어 수 및 공칭 단면적	단열재 두께	칼집의 두께	대략. 전체 직경	대략. 무게	최대. 도체의 DC 저항(20℃)	전류 운반 능력
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	인에어(A)	지상(A)
1X10	1.0	1.4	8.6	159	1.83	55	84
1X16	1.0	1.4	9.6	225	1.15	74	110
1X25	1.2	1.4	11.2	321	0.727	95	135
1X35	1.2	1.4	12.2	418	0.524	115	165
1X50	1.4	1.4	13.6	552	0.387	140	195
1X70	1.4	1.4	15.5	754	0.268	180	240
1X95	1.6	1.5	17.7	1020	0.193	220	290
1X120	1.6	1.5	19.1	1268	0.153	255	325
1X150	1.8	1.6	21	1584	0.124	295	370
1X185	2.0	1.7	23.3	1942	0.0991	340	420
1X240	2.2	1.8	26.2	2514	0.0754	405	485
1x300	2.4	1.9	29	3127	0.0601	470	550
1x400	2.6	2	32.3	4054	0.047	550	630
1x500	2.8	2.1	36.2	5164	0.0366	635	715
1X630	2.8	2.2	40	6431	0.0283	735	820
0.6/1kV-2심 동도체 PVC절연 PVC시스 전력케이블
코어 수 및 공칭 단면적	단열재 두께	칼집의 두께	대략. 전체 직경	대략. 무게	최대. 도체의 DC 저항(20℃)	전류 운반 능력
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	인에어(A)	지상(A)
2X2.5	0.8	1.8	10.9	149	7.41	25	-
2X4	1	1.8	12.7	228	4.61	33	-
2X6	1	1.8	13.7	278	3.08	42	-
2X10	1	1.8	16.2	380	1.83	58	84
2X16	1	1.8	18.4	530	1.15	76	110
2X25	1.2	1.8	21.7	754	0.727	98	140
2X35	1.2	1.8	23.0	962	0.524	120	175
2X50	1.4	1.8	26.4	1274	0.387	145	205
2X70	1.4	1.9	29.7	1724	0.268	185	255
2X95	1.6	2.0	34.2	2333	0.193	230	305
2X120	1.6	2.1	37.2	2886	0.153	265	350
2X150	1.8	2.2	41.2	3601	0.124	305	390
2X185	2	2.4	45.5	4415	0.0991	350	440
0.6/1kV-3심 동도체 PVC절연 PVC시스 전력케이블
코어 수 및 공칭 단면적	단열재 두께	칼집의 두께	대략. 전체 직경	대략. 무게	최대. 도체의 DC 저항(20℃)	전류 운반 능력
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	인에어(A)	지상(A)
3X2.5	0.8	1.8	11.4	184	7.41	21	-
3X4	1.0	1.8	13.3	263	4.61	28	-
3X6	1.0	1.8	14.5	337	3.08	36	-
3X10	1.0	1.8	17.1	495	1.83	49	72
3X16	1.0	1.8	19.5	703	1.15	66	94
3X25	1.2	1.8	23.1	1010	0.727	84	120
3X35	1.2	1.8	24.5	1311	0.524	100	145
3X50	1.4	1.8	28.2	1746	0.387	125	175
3X70	1.4	1.9	31.8	2390	0.268	160	210
3X95	1.6	2.1	36.6	3247	0.193	195	255
3X120	1.6	2.2	39.9	4034	0.153	235	295
3X150	1.8	2.3	44.2	5044	0.124	260	330
3X185	2	2.5	48.8	6191	0.0991	305	370
3X240	2.2	2.7	55.0	8031	0.0754	360	425
3X300	2.4	2.8	60.8	9989	0.0601	410	480

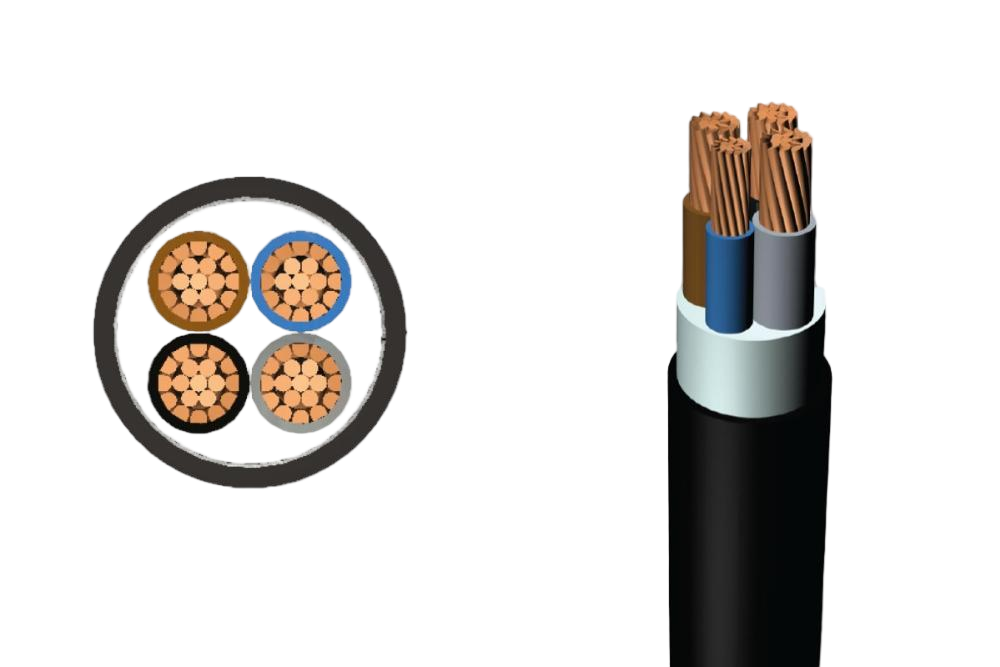

0.6/1kV-4심 동도체 PVC절연 PVC시스 전력케이블
코어 수 및 공칭 단면적	단열재 두께	칼집의 두께	대략. 전체 직경	대략. 무게	최대. 도체의 DC 저항(20℃)	전류 운반 능력
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	인에어(A)	지상(A)
4X2.5	0.8	1.8	12.3	223	7.41	21	-
4X4	1	1.8	14.4	325	4.61	28	-
4X6	1	1.8	15.7	421	3.08	36	-
4X10	1	1.8	18.7	624	1.83	49	72
4X16	1	1.8	21.3	895	1.15	66	94
4X25	1.2	1.8	25.3	1293	0.727	84	120
4X35	1.2	1.8	26.9	1690	0.524	100	145
4X50	1.4	1.9	31.2	2271	0.387	125	175
4X70	1.4	2.0	35.3	3117	0.268	160	210
4X95	1.6	2.2	40.7	4241	0.193	195	255
4X120	1.6	2.3	44.3	5276	0.153	235	295
4X150	1.8	2.5	49.2	6603	0.124	260	330
4X185	2	2.6	54.4	8111	0.0991	305	370
4X240	2.2	2.9	61.3	10531	0.0754	360	425
4X300	2.4	3.1	67.8	13109	0.0601	410	480

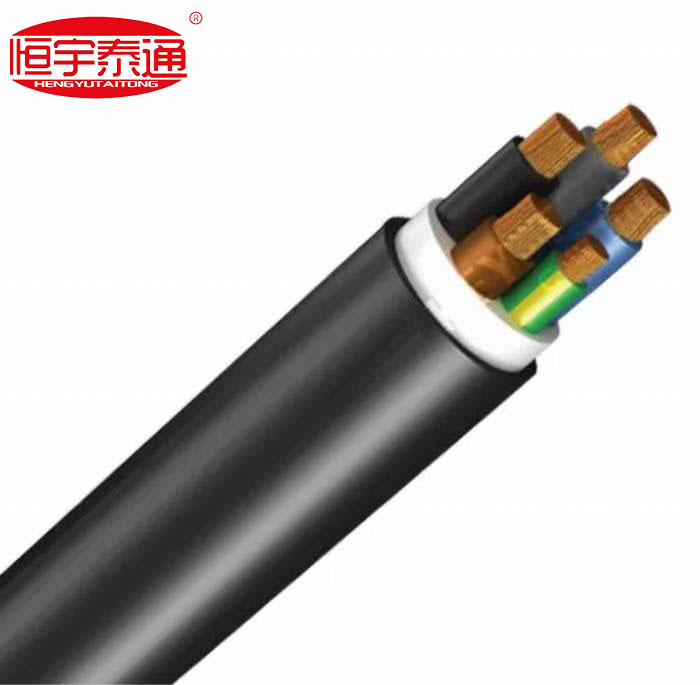

0.6/1kV-5심 동도체 PVC절연 PVC시스 전력케이블
코어 수 및 공칭 단면적	단열재 두께	칼집의 두께	대략. 전체 직경	대략. 무게	최대. 도체의 DC 저항(20℃)	전류 운반 능력
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	인에어(A)	지상(A)
5X2.5	0.8	1.8	13.3	274	7.41	21	-
5X4	1	1.8	15.6	397	4.61	28	-
5X6	1	1.8	17.1	508	3.08	36	-
5X10	1	1.8	20.4	768	1.83	49	72
5X16	1	1.8	23.4	1095	1.15	66	94
5X25	1.2	1.8	27.9	1589	0.727	84	120
5X35	1.2	1.9	29.7	2091	0.524	100	145
5X50	1.4	2.0	34.6	2818	0.387	125	175
5X70	1.4	2.2	39.2	3873	0.268	160	210
5X95	1.6	2.3	45.2	5275	0.193	195	255
5X120	1.6	2.5	49.3	6567	0.153	235	295
5X150	1.8	2.6	54.8	8222	0.124	260	330
5X185	2	2.8	60.5	10104	0.0991	305	370
5X240	2.2	3.1	68.3	13124	0.0754	360	425
5X300	2.4	3.3	75.5	16342	0.0601	410	480
0.6/1kV-3+1심 동도체 PVC절연 PVC시스 전력케이블
코어 수 및 공칭 단면적	단열재 두께	칼집의 두께	대략. 전체 직경	대략. 무게	최대. 도체의 DC 저항(20℃)	전류 운반 능력
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	인에어(A)	지상(A)
34+12.5	1.0/0.8	1.8	13.9	500	4.61/7.41	28	-
36+14	1.0/1.0	1.8	15.4	397	3.08/4.61	36	-
310+16	1.0/1.0	1.8	18.0	573	1.83/3.08	49	72
316+110	1.0/1.0	1.8	20.7	827	1.15/1.83	66	94
325+116	1.2/1.0	1.8	24.4	1219	0.727/1.15	84	120
335+116	1.2/1.0	1.8	25.6	1502	0.524/1.15	100	145
350+125	1.4/1.2	1.9	29.8	2042	0.387/0.727	125	175
370+135	1.4/1.2	2.0	33.3	2784	0.268/0.524	160	210
395+150	1.6/1.4	2.1	38.4	3761	0.193/0.387	195	255
3120+170	1.6/1.4	2.2	42.2	4748	0.153/0.268	235	295
3150+170	1.8/1.4	2.4	45.9	5638	0.124/0.268	260	330
3185+195	2.0/1.6	2.5	51.0	7166	0.0991/0.193	305	370
3240+1120	2.2/1.6	2.7	57.2	9193	0.0754/0.153	360	425
3300+1150	2.4/1.8	2.9	63.3	11452	0.0601/0.124	410	480
0.6/1kV-4+1심 동도체 PVC절연 PVC시스 전력케이블
코어 수 및 공칭 단면적	단열재 두께	칼집의 두께	대략. 전체 직경	대략. 무게	최대. 도체의 DC 저항(20℃)	전류 운반 능력
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	인에어(A)	지상(A)
44+12.5	1.0/0.8	1.8	15.2	365	4.61/7.41	28	-
46+14	1.0/1.0	1.8	16.8	484	3.08/4.61	36	-
410+16	1.0/1.0	1.8	19.7	707	1.83/3.08	49	72
416+110	1.0/1.0	1.8	22.8	1026	1.15/1.83	66	94
425+116	1.2/1.0	1.8	27.0	1505	0.727/1.15	84	120
435+116	1.2/1.0	1.8	28.4	1883	0.524/1.15	100	145
450+125	1.4/1.2	2.0	33.2	2587	0.387/0.727	125	175
470+135	1.4/1.2	2.1	37.3	3525	0.268/0.524	160	210
495+150	1.6/1.4	2.3	43.1	4848	0.193/0.387	195	255
4120+170	1.6/1.4	2.4	47.3	6063	0.153/0.268	235	295
4150+170	1.8/1.4	2.5	51.6	7224	0.124/0.268	260	330
4185+195	2.0/1.6	2.7	57.5	9126	0.0991/0.193	305	370
4240+1120	2.2/1.6	3.0	64.5	11778	0.0754/0.153	360	425
4300+1150	2.4/1.8	3.2	71.4	14645	0.0601/0.124	410	480
0.6/1kV-3+2심 동도체 PVC절연 PVC시스 전력케이블
코어 수 및 공칭 단면적	단열재 두께	칼집의 두께	대략. 전체 직경	대략. 무게	최대. 도체의 DC 저항(20℃)	전류 운반 능력
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	인에어(A)	지상(A)
34+22.5	1.0/0.8	1.8	14.7	341	4.61/7.41	28	-
36+24	1.0/1.0	1.8	16.5	461	3.08/4.61	36	-
310+26	1.0/1.0	1.8	19.0	657	1.83/3.08	49	72
316+210	1.0/1.0	1.8	22.2	959	1.15/1.83	66	94
325+216	1.2/1.0	1.8	26.0	1399	0.727/1.15	84	120
335+216	1.2/1.0	1.8	27.0	1680	0.524/1.15	100	145
350+225	1.4/1.2	1.9	32.0	2331	0.387/0.727	125	175
370+235	1.4/1.2	2.0	35.4	3162	0.268/0.524	160	210
395+250	1.6/1.4	2.2	41.0	4318	0.193/0.387	195	255
3120+270	1.6/1.4	2.3	45.3	5498	0.153/0.268	235	295
3150+270	1.8/1.4	2.4	48.5	6379	0.124/0.268	260	330
3185+295	2.0/1.6	2.6	54.4	8168	0.0991/0.193	305	370
3240+2120	2.2/1.6	2.8	60.7	10462	0.0754/0.153	360	425
3300+2150	2.4/1.8	3.0	67.2	12956	0.0601/0.124	410	480

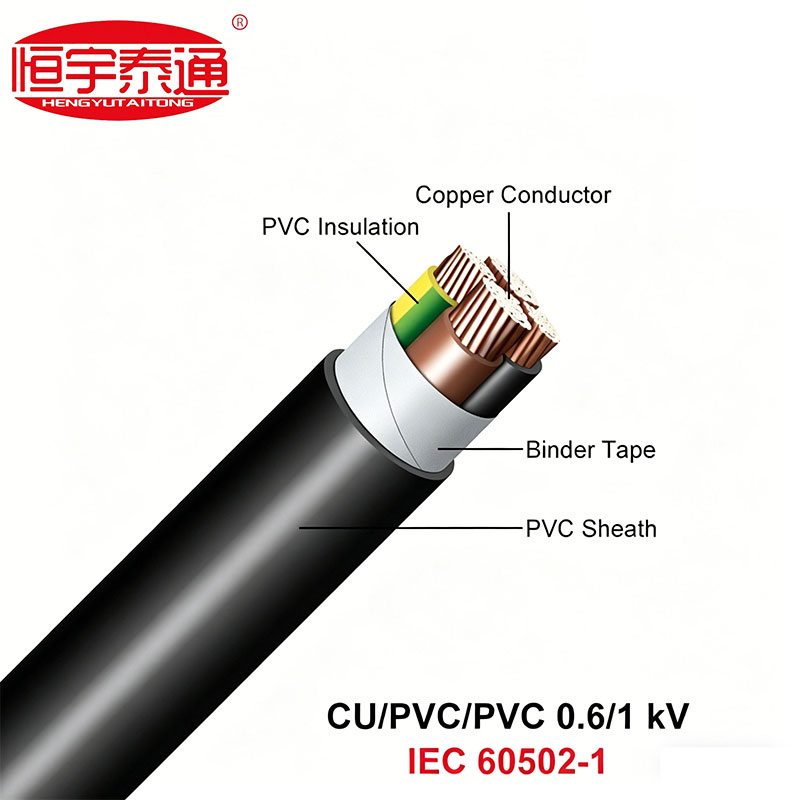

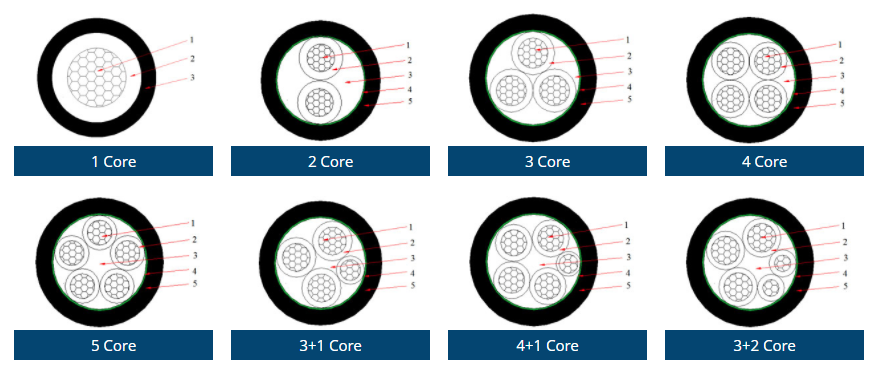

제품 구조:

도체(CU): 일반 단련 구리, 일반적으로 유연성과 전도성을 위해 연선(클래스 2)을 사용하지만 더 작은 크기에는 단선 도체(클래스 1)를 사용할 수도 있습니다.

절연(PVC): 폴리염화비닐(PVC)의 기본 레이어가 각 개별 코어를 보호합니다.

피복(PVC): PVC 외부 층은 습기, 화학 물질 및 마모에 대한 최종 보호 재킷을 제공합니다.

전압 정격: 600V(상간) 및 1000V(상간) 정격입니다.

3. 참고표준

주요 해당 국제 표준

IEC 60228지휘자

IEC 60502-11kV(Um=1.2kV) ~ 35kV(Um=40.5kV) 정격 전압용 압출 절연체 전원 케이블 및 해당 액세서리 – 파트 1: 1 kV(Um=1.2kV) 및 3 kV(Um=3.6kV) 정격 전압용 케이블

4. 제품 특징 및 응용

저전압 구리 도체 PVC 절연 전원 케이블은 심각한 기계적 손상 위험이 없는 고정 설치용으로 설계되었습니다.

주거용 및 상업용: HVAC 또는 엘리베이터 모터용 내부 배선, 도관 시스템 및 주 전원 공급 장치.

산업용: 공장의 모터, 개폐기, 제어반에 전원을 공급합니다.

하부 구조: 도시 전기 네트워크, 가로등, 케이블 덕트나 터널 설치.

환경: 실내 및 실외 사용에 적합하며, 땅바닥이나 콘크리트에 직접 부설 가능

5.생산능력

Taitong Cable은 고품질 전선 및 전력 케이블의 대규모 생산을 전문으로 하는 선도적인 제조업체입니다. 첨단 제조 및 테스트 시설을 갖춘 당사는 글로벌 인프라 및 산업 프로젝트의 엄격한 요구 사항을 충족하도록 설계된 전체 케이블 제품 시리즈를 제공합니다.

6. 가격 우위

Taitong은 대규모 제조와 간소화된 글로벌 공급망을 통해 저전압 구리 도체 PVC 절연 전원 케이블에 대해 매우 경쟁력 있는 가격을 제공합니다. 공장 직접 판매를 활용함으로써 우리는 중개인 가격 인상을 제거하고 산업 및 인프라 부문의 고객에게 상당한 비용 절감 효과를 제공합니다.

7.타이통전선의 환경철학

Taitong Cable은 고품질의 친환경 케이블 제품을 제조 및 공급하는 동시에 지속 가능한 저탄소 산업 생태계를 발전시키는 데 전념하고 있습니다. 우리는 환경 친화적인 생산 공정을 엄격히 준수하고, 재활용 가능한 자재를 적극적으로 활용하며, ISO 14001 표준에 따라 탄소 배출과 산업 폐기물을 지속적으로 줄입니다.

우리의 약속은 글로벌 환경 목표를 지원하고 케이블 산업의 친환경 전환을 가속화하는 안정적이고 지속 가능한 케이블 솔루션을 제공하는 것입니다.
