차폐 제어 케이블이 EMI 잡음을 방지하는 이유

요약:자동화된 제조 공장, 발전소 및 복잡한 처리 시설에서 제어 라인은 무거운 전력선과 나란히 연결되어 강렬한 전자기장을 생성합니다.차폐 제어 간섭 방지 케이블이러한 작업의 안정적인 신경계 역할을 합니다. 이 기사에서는 고급 제어 케이블을 현대 산업 자동화에 중요하게 만드는 다층 재료 아키텍처, 전자기 간섭(EMI) 억제 메커니즘 및 차폐 이점을 분석합니다.

목차

소개

차폐 간섭 방지 제어 케이블의 구조적 해부

편조 차폐가 산업 소음에 대해 중요한 이유

자동화 엔지니어링의 중요한 응용 시나리오

공장 직접 규정 준수 및 맞춤 주문

소개

산업 플랜트가 더욱 스마트한 자동화 시스템을 통합함에 따라 전자 장비의 밀도는 기하급수적으로 증가합니다. 이러한 고밀도 환경은 막대한 양의 전자기 간섭(EMI)과 무선 주파수 간섭(RFI)을 발생시킵니다. 적절한 차폐가 없으면 프로그래밍 가능 논리 컨트롤러(PLC), 센서 및 액추에이터로 전송되는 저전압 제어 신호가 쉽게 손상되어 잘못된 기계 판독, 시스템 오류 또는 위험한 비상 종료로 이어질 수 있습니다.

중요한 자동화 신호를 보호하기 위해타이통 케이블견고한 차폐 제어 간섭 방지 케이블을 제조합니다. 고도로 유연한 도체와 조밀한 금속 차폐를 결합한 이 제어 라인은 전 세계적으로 심하게 중단된 산업 지역 전체에 완벽한 신호 전달을 보장합니다.

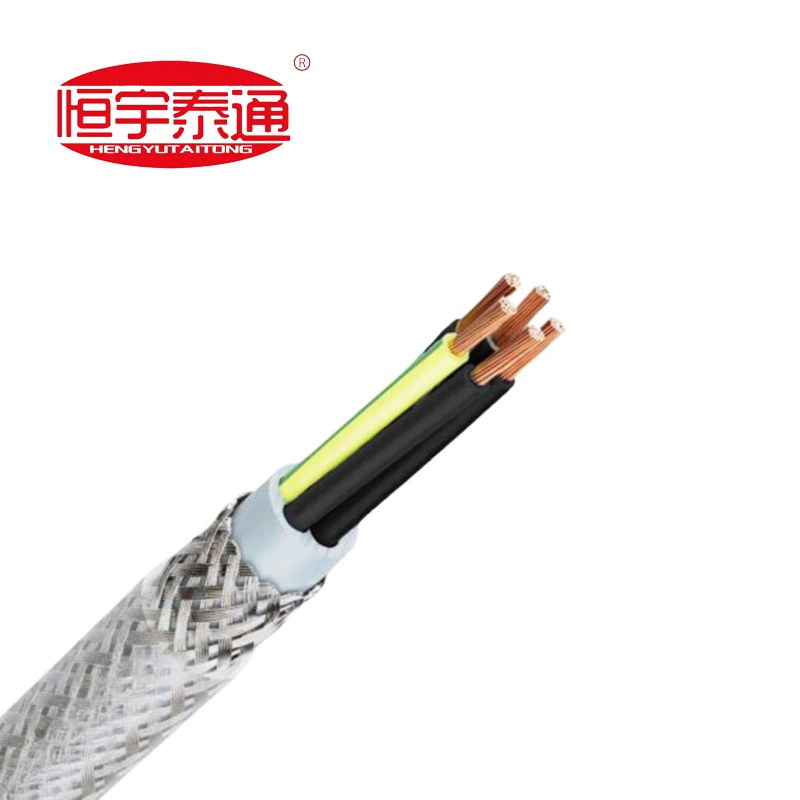

차폐 간섭 방지 제어 케이블의 구조적 해부

표준 제어 케이블의 내부 구성은 내부 구리 도체에서 외부 노이즈를 분리하기 위해 레이어별로 설계되었습니다.

고순도 구리 도체: 멀티 코어, 미세하게 연선된 일반 구리선으로 구성되어 제어 패널 내부의 타이트한 라우팅을 위한 최대의 전기 전도성과 탁월한 유연성을 제공합니다.

색상으로 구분된 단열재: 설치 중 단자를 쉽게 식별하고 안전하게 사용할 수 있도록 뚜렷한 색상 코딩(표준 녹색/노란색 접지선 포함)이 있는 고급 PVC 또는 XLPE 절연 화합물입니다.

내부침구/외피층: 꼬인 코어를 단단히 묶고 위에 놓인 실드에 대한 보호 쿠션을 형성하는 부드러운 폴리머 랩 또는 압출 층입니다.

높은 적용 범위의 편조 금속 실드: 내부 코어를 감싸며 뚫을 수 없는 전자기 장벽 역할을 하는 조밀하게 십자로 짜여진 주석 도금 구리 또는 강철 와이어 편조입니다.

난연성 외부 재킷: 개방형 케이블 트레이에서 오일 튀김, 습기 추적, 마모 및 화염 전파를 방지하도록 제작된 견고한 PVC 외피입니다.

편조 차폐가 산업 소음에 대해 중요한 이유

비차폐 제어선은 기본 전기 루프에서 잘 작동하지만, 자동화된 산업 허브에서는 다음 세 가지 주요 성능 이유로 높은 적용 범위의 편조 차폐를 요구합니다.

1. 포괄적인 EMI 및 RFI 흡수: 금속 브레이드는 패러데이 케이지 역할을 합니다. 주변의 대형 모터, 변압기 및 고전압 전원 케이블에서 방출되는 전자파를 차단하여 표유 전류가 내부 코어 신호를 방해하기 전에 안전하게 접지로 전환합니다.

2. 우수한 유연성 강도: 동적 기계 내부에서 반복적으로 구부리면 쉽게 찢어지거나 갈라질 수 있는 고정된 알루미늄 호일 쉴드와 달리 직조 금속 브레이드는 지속적인 기계적 굴곡 및 비틀림에도 100% 구조적 쉴드 무결성을 유지합니다.

3. 혼선 방지: 다중 코어 제어 도관에서는 한 와이어의 고주파 전류가 인근 회로로 흘러 들어갈 수 있습니다. 정밀 브레이딩은 개별 케이블 그룹을 분리하여 깨끗하고 독립적인 데이터 스트림을 보장합니다.

자동화 엔지니어링의 중요한 응용 시나리오

간섭 방지 신뢰성 덕분에 차폐 제어 케이블은 정밀 인프라 입찰 전반에 걸쳐 엄격하게 지정됩니다.

자동 조립 및 로봇공학 라인: 중앙 PLC 제어 데스크를 중단 없는 명령 루프가 필요한 자동화된 로봇 팔 및 조립 컨베이어에 연결합니다.

변전소 제어 및 릴레이 패널: 고전압 전력 환경 내에서 측정 장비, 보호 계전기 및 개폐 장치 제어 장치를 상호 연결합니다.

석유화학 및 가공 정유소: 확장된 실내 및 실외 케이블을 통해 섬세한 온도, 압력 및 유량계 센서 판독값을 전송합니다.

HVAC 및 건물 관리: 자동화된 환기, 엘리베이터 및 보안 아키텍처를 관리하기 위해 상업용 고층 건물을 통해 안전한 저소음 제어 루프를 라우팅합니다.

공장 직접 규정 준수 및 맞춤 주문

정밀 계측을 통해 임피던스 불균형이나 차폐 간격에 대한 여유가 없습니다. 산업 조달 계약에서는 IEC 60227이나 지역 산업 표준과 같은 엄격한 품질 표준을 정확하게 준수해야 합니다.

~에타이통 케이블, 우리는 경직된 대량 생산 재고 정리 시스템을 거부하고 100% 공장 직접 맞춤형 생산 모델을 선호합니다. 우리는 모든 자동화 설정에는 고유한 코어 수, 특정 접지 배열 및 특수 절연 특성이 필요하다는 것을 알고 있습니다. 우리는 제어 케이블의 각 배치를 프로젝트의 특정 BOQ(Bill of Quantity)에 직접 맞춤 제작하여 정확한 전기 환경에 맞게 코어 크기, 차폐 적용 범위 비율 및 재킷 화합물을 보정합니다.

지금 계측 엔지니어링 팀에 문의하세요검증된 기술 도면, 맞춤형 코어 배열 레이아웃을 요청하거나 다가오는 프로젝트 입찰에 대한 명시적이고 직접적인 공장 가격 견적을 받으려면!
