10kV 오버헤드 절연 케이블이 그리드를 업그레이드하는 이유

요약: 중전압 간접 배전의 경우, 유지 관리 비용을 최소화하면서 중단 없는 공급을 보장하는 것이 유틸리티 회사의 주요 목표입니다.최대 10kV 정격의 오버헤드 절연 케이블노후화된 전력망을 업그레이드하기 위한 최고의 표준으로 부상했습니다. 이 기사에서는 최신 10kV 공중 번들 케이블(ABC)의 구조 설계, 핵심 엔지니어링 장점 및 환경 안전 메커니즘을 분석하여 프로젝트 조달 관리자가 라인 신뢰성을 최적화하도록 안내합니다.

목차

소개

10kV 오버헤드 절연 케이블의 구조적 해부

기존 베어 도체에 비해 주요 운영상의 이점

지역 전력 입찰의 필수 적용 시나리오

공장 직접 규정 준수 및 맞춤형 소싱

소개

도시 공간이 확장되고 농촌 전기 수요가 증가함에 따라 기존의 노출형 전선은 점점 더 네트워크 취약성을 노출시키고 있습니다. 요소에 노출된 절연되지 않은 중압선은 무성한 나무, 강풍 및 야생 동물로 인해 발생하는 결함에 매우 취약하여 비용이 많이 드는 국지적 정전으로 이어집니다. 지하 트렌칭과 관련된 대규모 자본 지출을 발생시키지 않고 이러한 인프라 위험을 완화하기 위해 전 세계 전력 당국은 신속하게 10kV 머리 위 절연 케이블로 전환하고 있습니다.

까다로운 실외 환경을 위해 설계되었으며,타이통 케이블내구성이 뛰어난 중압 가공 절연 케이블을 생산하고 있습니다. 고급 가교 절연 화합물과 고순도 도체 코어를 활용하는 당사 제품은 전 세계 가공선에 탁월한 기계적, 전기적 안전성을 제공합니다.

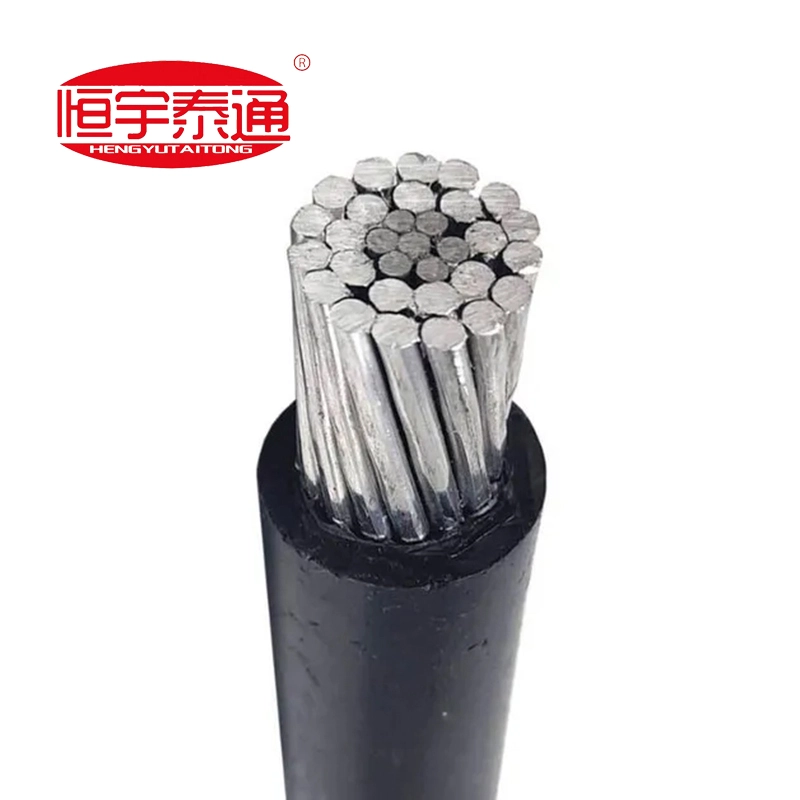

10kV 오버헤드 절연 케이블의 구조적 해부

10kV 오버헤드 절연 케이블의 구조적 구성은 정밀하게 균형을 이루어 경량 핸들링과 절대적인 회로 차폐를 모두 최적화합니다.

위상 도체: 고순도의 원형으로 압축된 알루미늄 연선으로 구성됩니다. 압축하면 도체 직경이 줄어들고 표면 프로파일이 부드러워져 균일한 전기 응력 분포가 보장됩니다.

메신저 코어(선택 사항/복합): 고장력 아연 도금 강철 코어 스트랜드 또는 강화 알루미늄 합금을 통합하여 전송 극 사이의 긴 범위에 걸쳐 구조적 기계적 장력을 전달합니다.

내구성이 뛰어난 내후성 단열재: 프리미엄 흑색 가교 폴리에틸렌(XLPE) 또는 고밀도 폴리에틸렌(HDPE)으로 압출됩니다. 이 화합물은 특수 카본 블랙으로 심하게 포화되어 지속적인 태양 자외선(UV) 복사 및 오존 균열로부터 최대한의 보호를 제공합니다.

기존 베어 도체에 비해 주요 운영상의 이점

10kV 절연 가공선으로 전환하면 전력 유틸리티에 현장에서 결정적이고 정량화 가능한 이점이 제공됩니다.

1. 나무 접촉 정전 제거: 숲이 우거진 곳이나 열대 지역에서는 가지가 노출된 도체에 닿으면 즉시 단락이 발생하고 산불이 발생할 수 있습니다. 절연 재킷은 전류를 완전히 분리하여 무성한 식물과 물리적으로 접촉하는 동안에도 라인이 안전하게 작동할 수 있도록 합니다.

2. 감소된 위상 간격 및 더 좁은 통행권: 도체가 완전히 절연되어 있으므로 상간 필수 공기 간극이 크게 줄어듭니다. 이를 통해 유틸리티는 단일 극에 여러 회로를 설치하거나 좁은 도시 복도를 통해 전력을 라우팅할 수 있습니다.

3. 고급 방빙 및 풍하중 복원력e: 매끄럽고 둥근 외부 폴리머 피복은 얼음이 많이 쌓이는 것을 방지하고 표준 개방형 와이어 구성에 비해 바람 저항이 낮아 심한 폭풍우가 치는 동안 줄이 끊어지는 것을 방지합니다.

지역 전력 입찰의 필수 적용 시나리오

구조적 탄력성과 낮은 설치 복잡성 덕분에 10kV 가공 절연 케이블은 글로벌 그리드 확장 프로젝트에서 널리 활용됩니다.

도시 주거용 전력 업그레이드: 물리적, 재정적으로 지하 굴착이 불가능한 혼잡한 주거지역의 노후된 나선 시스템을 교체합니다.

산림 및 농촌 그리드 확장: 공격적이고 비용이 많이 드는 나무 제거 작업 없이 울창한 숲, 농업 지역 또는 산악 지형을 통과하여 안전한 중압선을 라우팅합니다.

해안 및 부식성 환경: 두꺼운 외부 절연체는 염수 분무 부식, 화학적 대기 오염 및 높은 습도로부터 내부 금속 도체를 격리합니다.

공장 직접 규정 준수 및 맞춤형 소싱

중간 전압 공공 인프라 프로젝트는 구조적 취약성을 허용하지 않습니다. 모든 가공선 배치에는 다음과 같은 국제 품질 기준에 대한 정확한 기술 조정이 필요합니다.IEC 60502-2또는 현지화된 유틸리티 사양.

~에타이통 케이블, 우리는100% 공장직접 맞춤형 생산모델. 우리는 미리 만들어진 창고 정리 재고를 밀지 않습니다. 대신, 우리는 귀하의 특정 프로젝트 수량 명세서(BOQ)에 직접적으로 10kV 오버헤드 절연 케이블의 각 배치를 설계 및 제조하여 귀하의 지역화된 경간 거리 및 기후 프로필에 맞게 정확한 코어 구조, 메신저 코어 강도 및 절연 단면을 맞춤화합니다.

지금 오버헤드 분배 엔지니어링 팀에 문의하세요검증된 기술 도면, 유형 테스트 인증서에 액세스하거나 다가오는 전력망 입찰에 대한 공장에서 직접 비용 견적을 빠르게 얻으려면!
