1kV LV 전원 케이블이 그리드에 필수적인 이유

요약: 2차 배전망, 상업 단지, 국부적인 산업 지역에서 저압선은 최종 사용자에게 가장 중요한 연결 고리를 형성합니다.1kV 이하 정격의 저전압 배전 케이블 이러한 네트워크의 주요 통로 역할을 합니다. 이 기사에서는 표준 0.6/1kV 외장 알루미늄 케이블의 내부 멀티 코어 메커니즘, 재료 장점 및 안전 아키텍처를 분석하여 프로젝트 관리자가 전력망 효율성을 극대화하는 데 도움을 줍니다.

목차

소개

0.6/1kV 5심 전력케이블 구조공학

저전압 배전에서 알루미늄의 전략적 비용 이점

현대 전력 입찰에서 5코어 시스템의 필요성

공장 직접 규정 준수 및 프로젝트 소싱

소개

중압 변전소에서 지역화된 소비자 그리드로 전환하려면 믿을 수 없을 정도로 안정적인 2차 배전 케이블이 필요합니다. 1kV 이하에서 작동하는 이러한 회로는 변동하는 부하 프로필, 단상 불균형 및 외부 물리적 접지 교란을 지속적으로 관리해야 합니다. 지방자치단체의 건물 예산을 늘리지 않고 이러한 요구 사항을 처리하기 위해 전기 컨설턴트는 보호 알루미늄 케이블을 광범위하게 사용합니다.

장기적인 안정성을 위해 정밀하게 설계되었으며,타이통 케이블 프리미엄급 0.6/1kV 저전압 배전케이블을 생산하고 있습니다. 특수 압축 및 멀티 코어 비틀기 기술을 활용하는 당사 라인은 글로벌 유틸리티 개발을 위한 기계적 탄력성과 전기적 신뢰성의 이상적인 조화를 제공합니다.

0.6/1kV 5심 전력케이블 구조공학

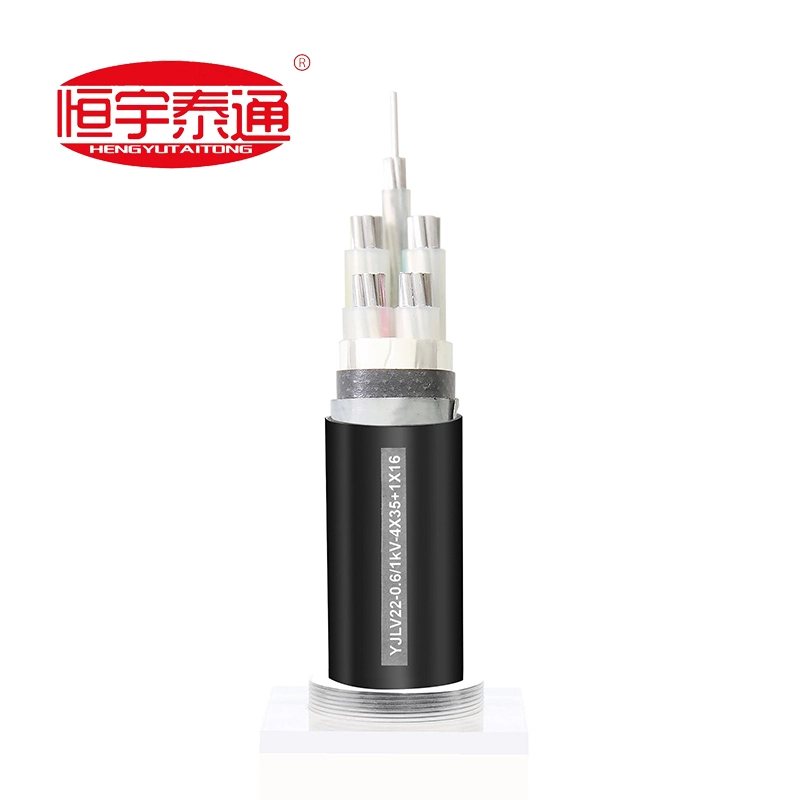

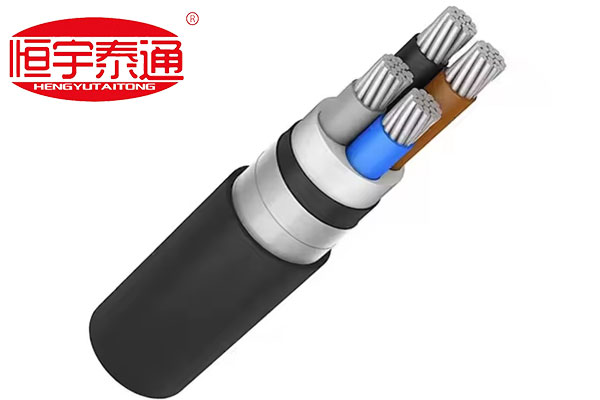

YJLV22-0.6/1kV와 같은 표준 구성을 보면 케이블 단면에서 직접 매설 또는 덕트 설치를 위해 제작된 고급 다층 보호 시스템을 알 수 있습니다.

압축된 알루미늄 도체:고순도 알루미늄으로 모양을 잡고 연선하여 전기 단면적을 최대화하는 동시에 코어 내의 에어 갭을 제거합니다.

가교 폴리에틸렌(XLPE) 절연:높은 유전 절연을 제공하고 코어 도체가 최대 90°C의 연속 온도에서 안전하게 작동할 수 있도록 합니다.

내부 침구 및 필러:멀티 코어 구조를 완벽하게 둥글게 유지하고 구조적 균형을 유지하는 비흡습성 폴리프로필렌 소재입니다.

이중 강철 테이프 방어구(DSTA):외부 재킷 아래에 단단히 감겨진 겹쳐진 금속 테이프는 지하 파쇄 하중 및 굴착 삽 충격에 대한 견고한 저항을 제공합니다.

튼튼한 PVC 외부 재킷:토양 산성, 습기 침투 및 마모에 저항하는 고급 환경 추적 레이어를 제공합니다.

저전압 배전에서 알루미늄의 전략적 비용 이점

광범위한 지역 2차 그리드의 경우 구리 코어를 활용하면 조달 예산이 급증할 수 있습니다. 현대 저전압 시스템은 두 가지 결정적인 이유로 압축 알루미늄 도체를 선택합니다.

1.획기적인 예산 절감:알루미늄 코어 조달은 본질적으로 변동성이 높은 구리 대체품에 비해 자재 비용을 최대 40%까지 절감하므로 계약업체는 엄격한 재정 한도 내에서 그리드 설치 공간을 확장할 수 있습니다.

2. 현장에서의 단순화된 처리:알루미늄 코어의 경량 특성 덕분에 이러한 멀티 코어 케이블은 구불구불한 지하 도관을 통해 끌거나 깊은 도랑에 쉽게 놓을 수 있어 승무원의 피로와 설치 시간이 최소화됩니다.

현대 전력 입찰에서 5코어 시스템의 필요성

국제 건축 규정 및 전력망 사양이 자주 요구되는 경우5코어 케이블 아키텍처(예: 3상 + 1개의 중성 코어 + 1개의 전용 접지 코어) 이전 4코어 설계에 비해:

탁월한 고조파 처리:현대의 상업 지역은 높은 고조파 전류를 중성선을 통해 다시 밀어내는 비선형 부하로 가득 차 있습니다. 당사의 전용 중성 코어 구성은 열 과부하를 방지합니다.

완벽한 결함 접지:통합된 별도의 접지 코어(PE)는 접지에 대한 즉각적인 저임피던스 경로를 제공합니다. 이를 통해 오류 발생 시 회로 차단기가 즉시 작동하여 위험한 접촉 전압으로부터 다운스트림 장비와 인력을 보호할 수 있습니다.

공장 직접 규정 준수 및 프로젝트 소싱

2차 전력망 확장 프로젝트에서는 설치 오류나 제조 결함에 대한 여지가 전혀 없습니다. 저전압 인프라는 다음과 같은 정확한 기술적 조정을 요구합니다.IEC 60502-1국제 표준 프로토콜.

~에타이통 케이블, 우리는 엄격한 100% 공장 직접 맞춤형 생산 모델을 시행합니다. 우리는 오래된 일반 창고 재고를 정리하지 않습니다. 대신, 저전압 배전 케이블의 모든 배치는 정확한 프로젝트 수량표(BOQ)와 일치하도록 맞춤 압출되어 지정된 단면적 단계(예: 4✖35 + 1✖16mm2), 특수 재킷 추적 색상 및 현지 전기 조례의 정확한 준수를 보장합니다.

지금 당사 저전압 엔지니어링 부서에 문의하세요.승인된 유형 테스트 카탈로그, 단면 설계 청사진을 확보하거나 다가오는 프로젝트 입찰에 대한 명시적이고 계약 가능한 공장 가격 매트릭스를 받으려면!
