저전압 2-5 코어 SWA 강철 와이어 장갑 알루미늄 PVC 절연 PVC 외장 전원 케이블

Taitong‑Cable은 중국의 대형 케이블 제조업체로서 IEC 60502-1을 준수하는 저전압 2-5 코어 SWA 강철 와이어 외장 알루미늄 PVC 절연 PVC 외장 전원 케이블을 공급합니다. 원형 또는 압축 섹터 알루미늄 코어는 다양한 단면에 대해 선택 사항입니다. 이 지하 사용 가능한 장갑 케이블은 안정적인 전기적 성능을 제공합니다. 우리는 엔지니어링 구매자를 위한 대량 도매, 맞춤형 사양, 빠른 배송 및 사려 깊은 애프터 서비스를 지원합니다.

문의 보내기

제품 설명

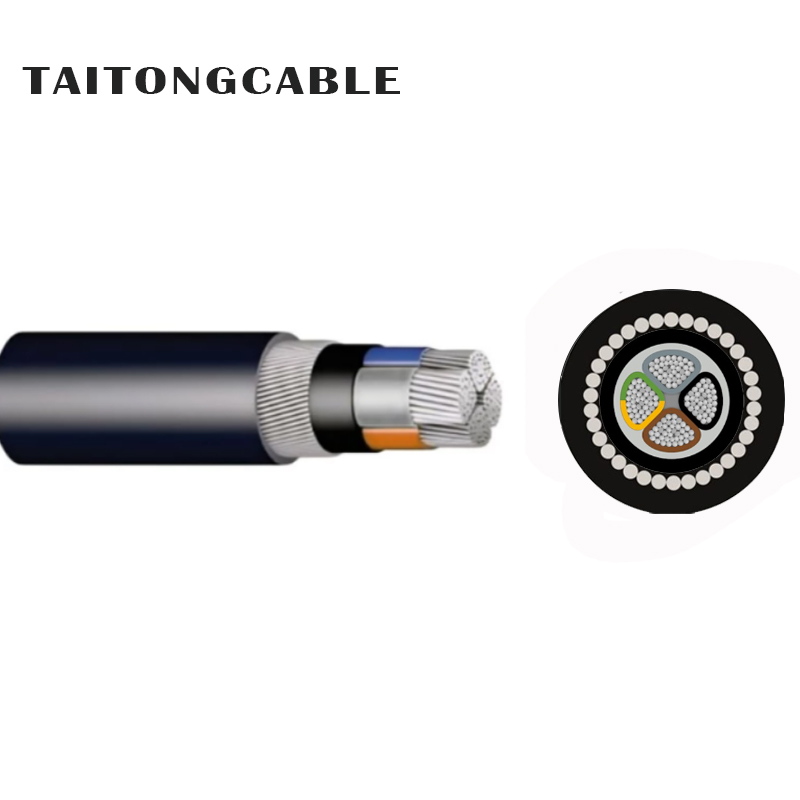

저전압 2-5코어 SWA 강선 외장 알루미늄 PVC 절연 PVC 피복 전원 케이블은 IEC 60502-1 표준을 준수합니다. (문의 시 HD/VDE 또는 BS 표준과 같은 다른 적용 가능한 표준을 지정하십시오.) 케이블은 다층 복합 구조를 채택합니다. 옵션으로 제공되는 원형 또는 압축 섹터 - 클래스 1 단선 또는 클래스 2 연선 알루미늄 도체는 탁월한 전기 전도성을 보장합니다. 노화 방지 PVC 절연은 전기 고장을 방지합니다. 코어 필러 및 바인딩 테이프는 깔끔한 레이아웃으로 내부 코어를 고정합니다(옵션). 내부 침구는 갑옷 층을 단열재와 분리합니다. SWA 강철 와이어 갑옷은 지하 배치에 강력한 압축 저항을 제공합니다. 견고한 외부 PVC 외피는 습기 방지 및 내마모성 성능을 달성합니다. 매설된 도시 전원 공급 장치 배선에 이상적입니다. Taitong Cable에서 제공하는 0.6/1kV LV SWA 외장 알루미늄 도체 PVC 전원 케이블은 대량 도매, 맞춤형 사양 및 해외 유통업체 및 프로젝트 기반 구매자(EPC)를 위한 빠른 배송을 허용합니다.

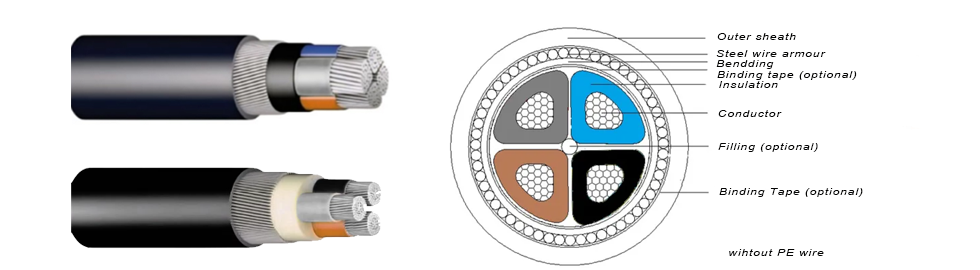

건설

1, 다양한 단면 크기에 대한 옵션 원형 또는 압축 부문 알루미늄 도체

2, 필수 노화 방지 PVC 단열재

3, 옵션 코어 필러(밀착된 섹터 모양 코어의 경우 생략됨)

4, 조립된 코어를 묶는 옵션 부직포 바인딩 테이프

5, 절연 보호를 위한 필수 내부 침구 층

6, 지하 기계적 충격에 대한 필수 SWA 강철 와이어 갑옷

7, 방습 및 내마모성 성능을 갖춘 필수 견고한 외부 PVC 외피

저전압 2심 ~ 5심 SWA 강선 외장 알루미늄 PVC 절연 PVC 외장 전력 케이블의 응용

SWA로 보호된 이 지하 전원 케이블은 매설 파이프라인 부설, 도시 엔지니어링, 상업 현장 전원 공급 장치, 공장 배선 및 실외 인프라 프로젝트에 적합합니다. 강철 와이어 갑옷은 지하의 압축과 기계적 손상으로부터 보호합니다. 해외 프로젝트 조달에 따른 맞춤형 색상 및 사양도 가능합니다.

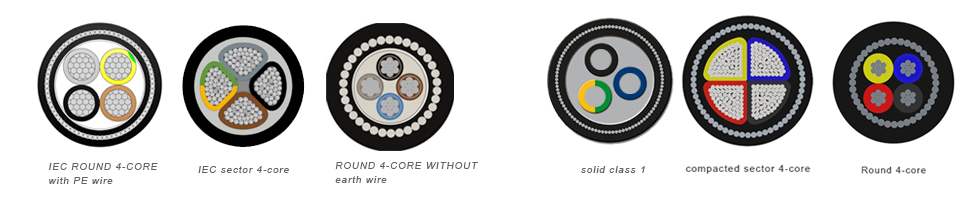

다중 코어 PVC SWA 기갑 알루미늄 전원 케이블의 원형 모양과 섹터 모양 도체의 차이점

1. 원형 도체

구조: 모든 단일 도체는 독립적인 원형 단면을 채택합니다.

장점: 제작이 용이하고 굽힘성이 우수하며 박리가 간단합니다. 소형 케이블(16mm² 이하)에 널리 사용됩니다.

단점: 케이블 연결 후 코어 사이에 큰 간격이 존재하여 전체 케이블 직경이 커지고 재료 소비가 늘어나고 생산 비용이 증가합니다.

2. 부채꼴(타일형) 압축도체

대형 3심, 4심, 5심 전원 케이블에만 적용됩니다. 꼬인 알루미늄 와이어는 섹터 모양의 코어에 기계적으로 압착됩니다. 여러 개의 섹터 코어가 완전한 둥근 원으로 완벽하게 조립될 수 있습니다.

주요 장점: 내부 코어 사이의 작은 간격으로 완성된 케이블의 외경이 줄어들어 피복 및 충전재의 소비가 줄어들어 비용이 절감됩니다. 컴팩트하게 제작된 구조는 강력한 압출 저항성을 제공하여 지하 매립 SWA 장갑 케이블에 이상적입니다. 동일한 케이블 외경에서 더 큰 도체 단면적을 얻을 수 있습니다.

3. 지휘자 선택 규칙

작은 단면의 케이블은 원형 모양의 도체를 채택하여 제조가 쉽고 유연성이 뛰어납니다. 25mm² 이상의 다중 코어 케이블에는 섹터 압축 도체가 선호됩니다. 단일 코어 케이블은 항상 원형 도체를 사용하며 섹터 모양의 코어는 사용할 수 없습니다.

전기적 매개변수

참조 표준	IEC 60502.1 / IEC 60228 도체 / BS 6346 준수 가능 난연성 테스트: IEC 60332-3 내화회로 무결성 테스트:IEC 60331 저연 할로겐 프리(LSZH) 테스트: IEC 60754, IEC 61034 (케이블에 필요한 표준이 있는 경우 명시해 주십시오.)
정격전압(U0/U(Um))	600/1000V(1.2kV)
작동 온도	정상 작동 시 최대 도체 온도: 70℃ 단락 온도-(최대 5초 오류 지속 시간) 160℃(단면적≤300mm²), 140℃(단면적>300mm²)
20℃에서의 도체 DC 저항	IEC 60228에 따라
AC 내전압 테스트(5분)	3.5kV
설치 주위 온도	≥ 0℃
굽힘 반경	최소 굽힘 반경(설치): 12D 최소 정션 박스 및 종단 근처의 굽힘 반경: 10D(D=외경)
도체의 공칭 단면적	2.5~400mm² (또는 고객의 요청에 따라)
외장 색상(AC 전압)	절연 색상(PVC): 위상 도체는 IEC 60445에 따라 파란색, 갈색, 검정색, 회색 또는 녹황색, 파란색, 갈색, 검정색을 채택합니다. 외부 PVC 외장: 표준 검정색, 맞춤형 색상 제공 가능, IEC 60502-1 준수. (기타 사용 가능한 단열재 색상 옵션은 지역마다 다르므로 지정해 주세요..)

타이통 케이블 케이블 제품 공급의 장점

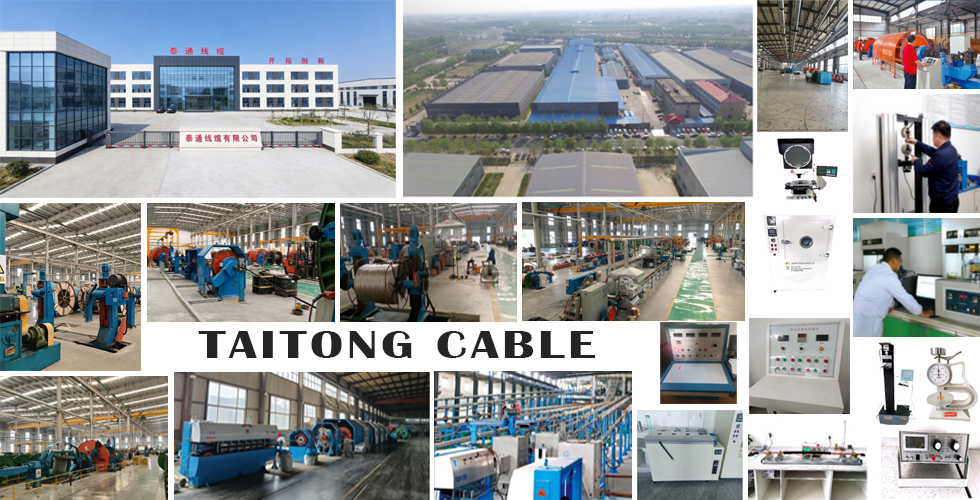

Taitong Cable은 20년 이상의 케이블 생산 경험과 중국 내 탄탄한 산업 입지를 갖춘 확고한 중국 케이블 제조업체입니다. 대규모 생산설비를 보유하고 있으며 다수의 국내 인프라 및 EPC 프로젝트에 전력케이블을 공급해 왔으며, 더 많은 해외 고객들과 지속적으로 협력을 모색하고 있습니다. Taitong Cable은 완전한 ISO, CCC 및 국제 자격을 보유하고 있으며 BS, VDE 및 IEC 표준을 준수하는 케이블을 제조하여 글로벌 시장 요구 사항을 충족합니다. 공장에서는 맞춤형 케이블 사양을 수용하고 구매자에게 경쟁력 있는 공장 직접 가격과 제품 샘플을 제공합니다. 모든 구매자는 현장 공장 감사 및 가상 검사가 가능합니다. Taitong Cable은 전 세계의 전기 배전반, EPC 계약자, 전력 엔지니어링 회사 및 프로젝트 구매자에게 서비스를 제공하며 전문 케이블 공급업체로서 모든 케이블 조달 주문에 대해 안정적인 케이블 공급, 엄격한 품질 관리 및 신속한 수출 지원을 제공합니다.

신뢰할 수 있는 중국 전선 및 케이블 제조업체 및 공급업체인 Taitong Cable은 저전압 2코어 ~ 5코어 SWA 강철 와이어 외장 알루미늄 PVC 절연 PVC 피복 전원 케이블을 제공합니다. 당사의 2-5 코어 저전압 SWA 알루미늄 PVC 전원 케이블은 지하 도시 프로젝트, 플랜트 배전 및 해외 인프라 건설에 적합합니다. 숙련된 경험을 갖춘 팀과 풍부한 대규모 프로젝트 경험을 갖춘 당사의 시설이 잘 갖춰진 공장은 대량 주문과 신속한 배송을 처리합니다. Taitong은 대량 도매, 맞춤형 맞춤화 및 완벽한 애프터 서비스 지원을 통해 글로벌 시장의 구매자에게 서비스를 제공합니다. 엄격한 IEC 표준 품질, ISO, CE, 인증 및 공장 친화적인 가격으로 조달 비용을 낮추고 안정적인 장기 공급을 보장합니다.
