저전압 멀티 코어 STA 강화 구리 PVC 절연 및 피복 전원 케이블

0.6/1kV 저전압 멀티 코어 STA 외장 구리 PVC 절연 및 피복 전원 케이블(CU/PVC/STA/PVC)은 IEC 60502-1을 준수합니다. Class2 연선 순동 도체(요청 시 6mm² 미만 크기의 경우 Class‑1 단선 구리 도체는 옵션), PVC 절연, 이중 강철 테이프(STA) 외장 및 PVC 외피로 구성된 이 케이블은 압축 및 외부 기계적 충격에 대한 강력한 저항력을 제공합니다. 고정 설치에 적합한 이 STA 외장 전원 케이블은 산업 시설, 도시 건설, 철도 운송 보조 전원 및 상업용 건물 배전을 위한 직접 매설 접지, 케이블 트렌치 및 지하 덕트에 배치할 수 있습니다. 정격 연속 작동 온도는 70℃이며 코어 식별은 IEC60445/HD-308-S2 색상 코딩 규칙을 따릅니다.

중국에 5개 공장을 보유하고 있는 신뢰할 수 있는 중국 케이블 공급업체인 Taitong Cable은 공장 가격 대량 주문을 공급합니다. 여러 핵심 구성을 사용할 수 있습니다. 우리는 맞춤형 요구 사항을 지원하고 현지 인증을 위한 기술 지원을 제공하여 전 세계 프로젝트 구매자, EPC 계약자, 전기 도매업체 및 유통업체에 서비스를 제공합니다.

CU/PVC/PVC베딩/STA/PVC-0.6/1kV

HD 603: NYBY-STA, NYBY-SWA

(HD603S1A3을 준수해야 하는 경우 사양에 이를 명확하게 표시하십시오.)

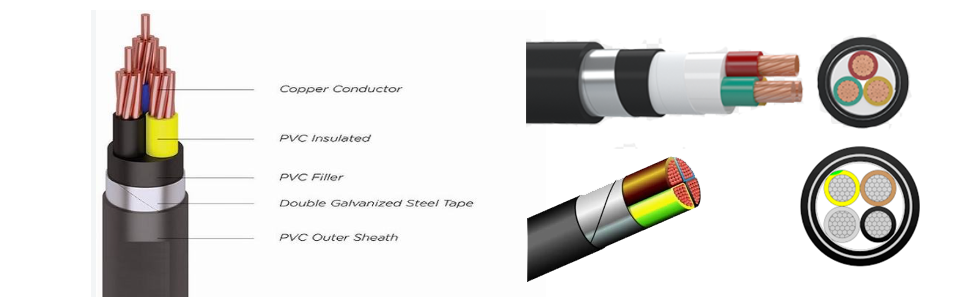

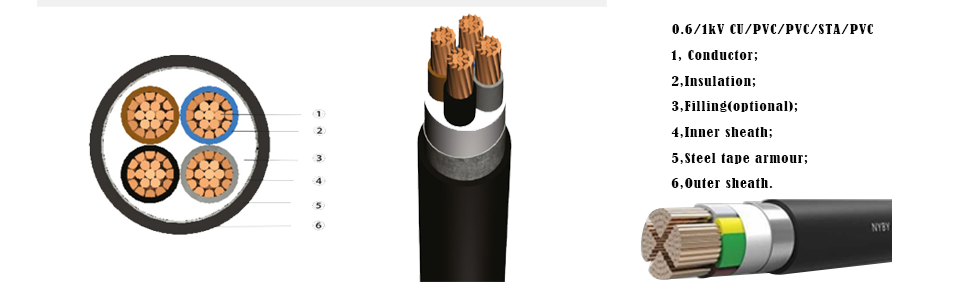

구조(내부에서 외부로)

---

1, 도체: IEC60228에 따른 Class2 연선 일반 단련 구리 도체(클래스 1 단선 도체도 옵션으로 사용 가능)

2, 절연: IEC-60502-1을 준수하는 PVC-A 절연

3, 비흡습성 충진재가 포함된 적층형 절연 코어(선택 사항)

4, 침구: 압출 PVC 침구

5, 갑옷: 이중 아연 도금 강철 테이프 갑옷(DSTA/STA)

6, 외피: 압출 PVC 외피, 유형 ST2

저전압 멀티 코어 STA 외장 구리 PVC 절연 및 피복 전원 케이블 0.6/1 kV의 응용

---

이 2-5코어 저전압 구리 PVC 절연 STA(이중 강철 테이프) 외장 전원 케이블은 고정 레이아웃 설치용으로 설계되었습니다. 이중층 아연 도금 강철 테이프 갑옷은 뛰어난 압착 저항성, 충격 방지 및 설치류 방지 기능을 제공합니다. 이는 직접 매립된 지하 부설, 케이블 트렌치, 지하 덕트, 터널 및 유틸리티 파이프 갤러리에 널리 채택됩니다.

이 LV STA 외장 PVC 케이블은 산업 플랜트 기계, 도시 인프라, 주거 지역 지하 전력망, 철도 운송 보조 회로, 지하 배전 및 실외 전력 전송에 전원을 공급합니다. (인장 하중이 심한 설치에는 적합하지 않습니다.)

코어 절연 색상: HD 308 S2에 따른 식별. IEC 60445에 따른 보호 도체용 녹색/노란색. (아래 그림 참조)

---

단열재 및 외피 색상은 맞춤형으로 제공됩니다.

저전압 구리 PVC 절연 PVC 침구 이중 강철 테이프 장갑 PVC 피복 전원 케이블(600/1000V)의 핵심 이점

---

1, 기계적 보호: 강철 테이프 갑옷(STA)은 분쇄, 충격 또는 설치류로 인한 손상을 방지합니다.

2, 고정 안정성: 멀티 코어 구리 설계는 안정적이고 지속적인 저전압 부하를 효율적으로 처리합니다.

3, 환경 저항성: 외부 PVC 외장은 실외에서 사용할 때 습기, 풍화 작용 및 약한 화학 물질 노출에 저항합니다.

0.6/1kV LV 다심 Cu PVC STA PVC 전력케이블 기술사양

---

저전압 멀티 코어 STA 외장 구리 PVC 절연 및 외장 전원 케이블을 위한 맞춤형 구성 가능

---

기본 레이어 구성:

구리 도체 + PVC-A 절연체 + 침구 + STA 강철 테이프 갑옷 + 외피

참고: 다중 코어 케이블 내부의 자기장은 서로 상쇄하므로 심각한 와전류 가열이 발생하지 않으므로 STA 강철 테이프 갑옷은 다중 코어 레이아웃에 매우 적합합니다.

외부 피복 옵션(맞춤형 선택 가능)

1, ST2-PVC 외피(공장 표준 옵션, 실내 위치, 케이블 트렌치 및 일반 건물용)

2, ST7-PE 폴리에틸렌 외피: 방수, 노화 방지 및 저온 방지 성능을 갖춘 야생의 습한 토양 및 야외 조건에 직접 매립하도록 설계되었습니다.

3, ST8-LSZH 저연 무할로겐 외피: 터널, 지하철, 쇼핑몰 등 혼잡한 공공 장소 프로젝트에 적용

완전한 구조 지정

구리/PVC/STA/PVC(ST2)

구리/PVC/STA/PE

구리/PVC/STA-LSZH

방어구 교체 선택

1, STA 강철 테이프 갑옷(표준, 지하 매설을 위한 압축 하중에 잘 견딥니다)

2, 압축 저항과 인장 저항이 모두 필요한 시나리오를 위한 SWA 미세 강철 와이어 갑옷

3, 고부하 고전압 배치 조건을 위한 견고한 두꺼운 강철 와이어 갑옷

4, 경량 및 부식 방지 요구 사항을 충족하는 AWA 알루미늄 와이어 갑옷

도체 유형 맞춤화

1, 고정 설치용 클래스 1 단선 구리 도체

2, 클래스 2 압축 연선 도체(일반 공장 표준)

3, 자주 구부러지는 장비 배선을 위한 클래스 5 유연한 연선 구리 도체

4, 옵션 알루미늄 도체

단열재 업그레이드

1, PVC-A 절연(기본 버전, 장기 작동 온도 70℃)

2, XLPE 가교 폴리에틸렌 절연체(90℃ 정격 작동 온도 및 더 높은 전류 전달 용량)

맞춤형 내부 침구

1개는, 표준 침구는 PVC 물자를 채택합니다;

2, PE 또는 LSZH 침구는 외피 재료와 일치하도록 사용할 수 있습니다.

선택적 전자파 차폐층

인버터 및 제어 장치의 산업 전자기 간섭을 차단하기 위해 단열재와 침구 사이에 구리 테이프 차폐 옵션을 장착했습니다.

예: Cu/PVC-차폐/STA/PE

다중 코어 조합 레이아웃

2코어, 3코어, 4코어, 5코어, 3+1 코어, 3+2 코어, 4+1 코어 구성

특수 변형 기능성 외피

난연성, 내화성, 자외선 저항성, 내유성, 흰개미 방지, 내한성 및 부식 방지 성능을 위한 맞춤형 외장

Taitong Cable에서 케이블을 대량 주문하는 이유는 무엇입니까?

---

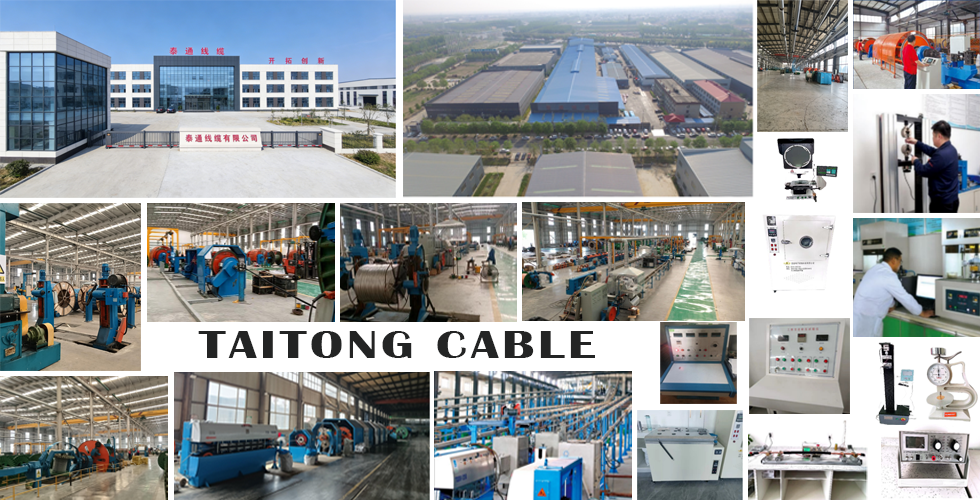

중국에 본사를 둔 대규모 전선 및 케이블 제조업체인 Taitong Cable은 2002년부터 잘 알려진 대규모 프로젝트에 케이블 공급품을 공급하고 장기적으로 신뢰할 수 있는 협력 파트너십을 구축해 왔습니다. 우리는 해외 중심의 국제 무역 및 대량 주문 조달 서비스에 대한 풍부한 경험을 축적했습니다. 5개의 독립 제조 공장과 전 지역에 걸쳐 30개 이상의 지사를 통해 전 세계 구매자에게 프리미엄급 케이블 제품과 사려 깊은 원스톱 서비스를 제공합니다.

우리 공장은 ISO-9001 품질 관리, ISO-14001 환경 관리, ISO-45001 산업 안전 보건 인증, CE 준수 및 제3자 형식 테스트 승인을 포함하여 완전한 권위 있는 자격을 획득했습니다. 당사의 모든 케이블은 IEC 국제 사양, HD, VDE 및 기타 지역 표준을 엄격하게 준수합니다.

탄탄한 제조 역량을 바탕으로 우리는 전세계 전력 엔지니어링 프로젝트, 공장 건설, 주거 지역 개발, 지자체-민간 인프라 및 대규모 창고 시설에 대한 신속한 재고 준비를 보장합니다. 35kV 미만 정격의 당사의 전체 시리즈 케이블은 국제 표준 요구 사항을 충족합니다. NYBY 시리즈를 포함한 저전압 멀티 코어 STA 외장 구리 PVC 절연 및 외장 전원 케이블은 대량 조달을 위한 당사의 주력 제품 중 하나입니다. 노련한 영업팀과 탄탄한 산업 역량을 갖춘 당사는 대량 케이블 구매를 위한 신뢰할 수 있는 장기 공급업체입니다.
