저전압 PVC 전원 케이블

중국 전문 제조업체의 고품질 LV PVC 절연 전원 케이블

저전압 다심 구리 PVC 절연 SWA 기갑 PVC 피복 케이블

Taitong Cable은 지하 부설 및 인프라 프로젝트에 널리 적용되는 저전압 다심 구리 PVC 절연 SWA 외장 PVC 피복 케이블(2코어 ~ 5코어, 0.6/1kV CU/PVC/SWA/PVC)을 제공합니다. 우리는 독립적인 R&D, 현대적인 생산 라인 및 충분한 재고를 갖춘 중국에서 5개의 제조 기지를 운영하고 있습니다. 우리는 수많은 대규모 엔지니어링 프로젝트에 협력해 왔으며 글로벌 유통업체와 EPC 대량 구매자에게 자격을 갖춘 케이블을 제공하고 있습니다.

문의 보내기

제품 설명

저전압 다심 구리 PVC 절연 SWA 외장 PVC 외장 케이블은 낮은 전압 강하와 낮은 전력 소비로 안정적인 전력 전송을 보장합니다. PVC 절연체는 뛰어난 유전 성능을 제공하여 누전을 방지하고, 외부 PVC 외장은 습기, 산, 알칼리 및 기계적 마모에 대한 강력한 저항성을 제공합니다. 내장형 강철 와이어 아머(SWA)는 우수한 인장 강도를 제공하여 케이블을 지하 직접 매설에 적합하게 만듭니다. 고전도성 단선 또는 연선 구리 도체는 산업 설비 및 건설 프로젝트에 안정적인 전원 공급과 긴 서비스 수명을 보장합니다.

신뢰할 수 있는 제조업체인 Taitong Cable은 맞춤형 난연성 사양을 제공하여 글로벌 EPC 계약자 및 다양한 엔지니어링 프로젝트의 요구 사항을 충족하기 위해 대량 조달을 지원합니다.

IEC 표준 또는 맞춤형 CU/PVC/SWA/PVC 케이블. 0.6/1kV

메모:

IEC 60502-1에 따라 SWA 다중 코어 케이블에는 조립된 코어 위의 압출 PVC 내부 피복(베딩)이 필수입니다.

구매자가 별도로 지정하지 않는 한 코어 위의 폴리에스테르 바인더 테이프는 이 표준의 필수 요구 사항이 아닙니다.

저전압 다심 동 PVC 절연 SWA 외장 PVC 피복 케이블 0.6/1kV의 응용

저전압 멀티 코어 SWA(Steel Wire Armoured) PVC 구리 전원 케이블(일반적으로 정격 600/1000V)은 고정된 실내, 실외 및 지하 배전용으로 제작된 견고한 전선으로 기계적 파손 및 환경 스트레스에 대한 저항성을 제공하며 산업 시설, 상업용 건물 및 지하 전력 네트워크에 이상적입니다.

LV 다심 SWA 외장 PVC 절연/절곡/시스 케이블의 주요 용도

1, 지하 매장지: 추가 보호 도관 없이 참호나 지하 덕트에 직접 배치됩니다.

2, 산업 플랜트: 물리적 충격의 위험이 있는 무거운 제조 현장, 발전소 및 전환장을 통과하는 경로입니다.

3, 실외 피더: 케이블 트레이에 설치하거나 외부 벽에 고정하여 UV 방사선, 습기 및 극한 기후 조건에 강합니다.

4, 상업용 건물: 라이저, 공장실 및 서비스 터널을 통해 라우팅되는 주 또는 하위 주 전원 공급 장치로 적용됩니다.

600/1000V CU/PVC/SWA/PVC 2/3/4/5 코어 전기 케이블의 특정 응용 분야

2코어: 이중 절연(클래스 II) 단상 장비용 활선 및 중성선.

3코어: 표준 접지(클래스 I) 단상 공급 장치용 라이브, 중성 및 접지 도체입니다.

4코어/5코어: 기계, 배전반 및 모터를 위한 중성 및/또는 보호 접지가 있는 3상 배전입니다.

전기적 매개변수

0.6/1kV 다심 SWA PVC 동 전력케이블

참조 표준	IEC 60502.1 준수(BS 6346 사용 가능) 지휘자: IEC 60228 BS6360 난연성: IEC60332-1-2, IEC60332-3-24, IEC60332-3-22
정격전압	600/1000V(1.2kV)
도체의 최대 연속 작동 온도	70℃
단락 온도	160℃(최대 지속시간 5초)-160℃(단면적≤300mm²), 140℃(단면적≥300mm²)
최소 설치 온도	≥0℃
20℃에서의 도체 DC 저항	IEC 60228(구리 도체) 준수
20℃에서의 절연저항	PVC 절연에 대한 IEC 요구 사항을 충족합니다.
AC 내전압 테스트	3.5 kV, 5분, 고장 없음
전류 운반 능력	케이블 단면적, 설치 방법 및 주변 온도에 따라 달라질 수 있습니다.
굽힘 반경	12D(부설), 10D(단자),D=외경
코어	2코어, 3코어, 3+1코어, 3+2코어, 4+1코어.
색상	침구 색상: 블랙 외부 피복: 일반적으로 검은색 *요청 시 다른 색상도 제공 가능
도체의 공칭 단면적	도체의 공칭 단면적 1.5~400mm²(고객 요청에 따라 다른 치수)

단열재 및 외피 색상을 맞춤 설정할 수 있습니다.

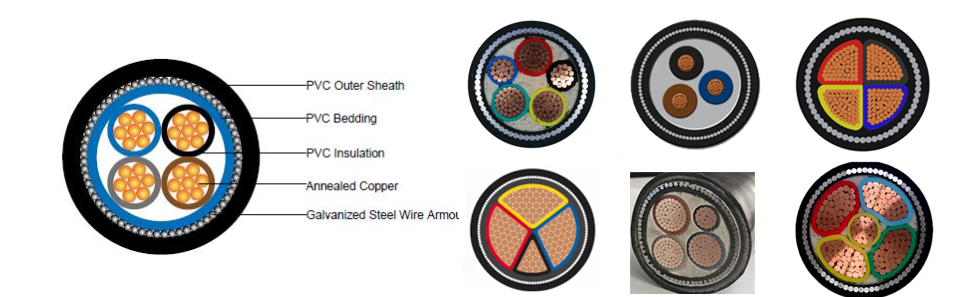

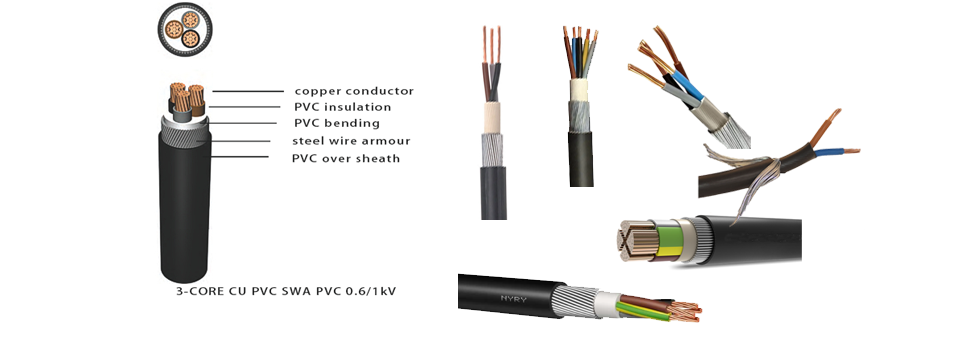

LV 2-5 코어 SWA 구리 PVC 전원 케이블의 구조

· 2코어: 절연 구리 코어 2개(L+N)

· 3코어: 절연 구리 코어 3개(L+N+PE)

· 3+1 코어: 3개의 동위상 코어 + 1개의 감소된 중성선

· 3+2 코어: 3개의 동위상 코어 + 중성 감소 + PE 감소

· 4+1 코어: 4개의 동일 코어(3P+N) + PE 감소

외부 피복은 요청에 따라 맞춤 제작 가능

1, ST2-PVC 외피(공장 표준 옵션, 실내 위치, 케이블 트렌치 및 일반 건물용)

2, ST7-PE 폴리에틸렌 외피: 방수, 노화 방지 및 저온 저항 성능을 갖춘 야생의 습한 토양 및 야외 조건에 직접 매립하도록 설계되었습니다.

3, ST8-LSZH 저연 무할로겐 외피: 터널, 지하철, 쇼핑몰 등 혼잡한 공공 장소 프로젝트에 적용

완전한 구조 명칭

구리/PVC/SWA/PVC(ST2)

구리/PVC/SWA/PE

구리/PVC/SWA/LSZH

단열재 업그레이드

PVC-A 절연(기본 버전, 장기 작동 온도 70℃)

XLPE 가교 폴리에틸렌 절연체(90℃ 정격 작동 온도 및 더 높은 전류 전달 용량)

맞춤형 내부 침구

표준 침구는 PVC 소재를 채택합니다. 외피 재질에 맞게 PE 또는 LSZH 침구를 사용할 수 있습니다.

전자기 간섭 저항을 위한 구리 테이프 차폐 구조 옵션

구리 테이프 실드는 단열재와 베딩 사이에 배열되어 주파수 변환기 및 산업 제어 장비의 간섭이 있는 플랜트 현장 환경에 적합합니다.

예: Cu/PVC-쉴드/SWA/PE

Taitong 케이블에서 SWA 기갑 저전압 전원 케이블 소싱의 장점

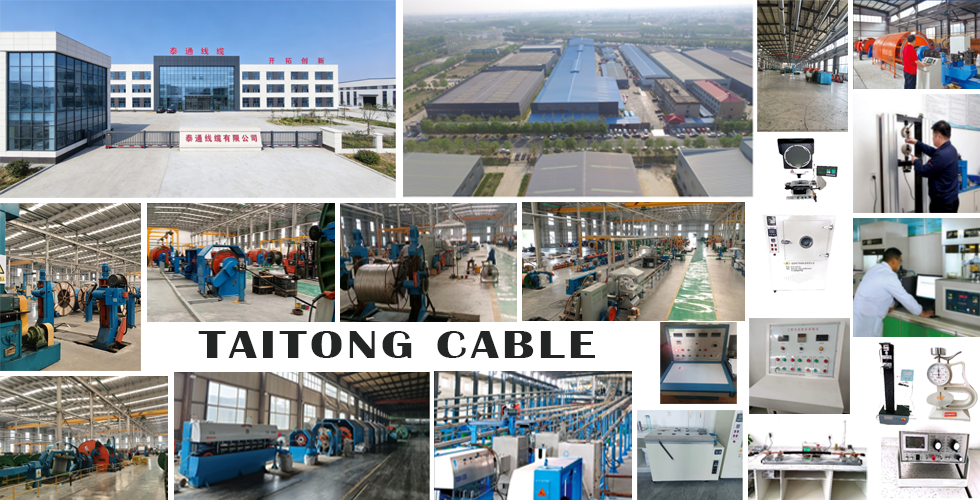

Taitong Cable은 전 세계 구매자에게 공장 직접 가격을 제공하는 신뢰할 수 있는 중국 케이블 공급업체입니다. 우리는 도시 건설 및 철도 운송 엔지니어링을 포함한 대규모 인프라 프로젝트를 제공하는 풍부한 경험을 보유하고 있습니다.

저전압 다중 코어 구리 PVC 절연 SWA 외장 PVC 피복 케이블(CU/PVC/PVC/SWA/PVC)은 당사의 성숙한 주류 제품입니다.

우리의 고객은 산업 단지, 상업용 건물 및 지하 전력망을 위한 EPC 계약자, 전기 도매업자, 프로젝트 구매자 및 엔지니어링 회사를 포함합니다. 우리는 맞춤형 코어 레이아웃, 자재 구성, 포장 및 배송 길이를 지원합니다. 모든 케이블은 IEC, BS 규격에 맞게 제작 가능합니다. 당사의 전문 기술팀은 고객의 현지 시장 인증 절차를 지원하기 위해 전폭적인 지원을 제공합니다.

엄격한 원재료 검사와 완제품 테스트를 통해 안정적인 품질을 보장합니다. 우리는 사전 판매 기술 상담, 유연한 대량 견적, 생산 추적 및 판매 후 지원을 포함하는 원스톱 서비스를 제공합니다. 대량 조달 문의 및 장기적인 전략적 협력을 위한 글로벌 바이어를 환영합니다.
