저전압 단일 코어 AWA 기갑 PVC 구리 전원 케이블

중국의 전문 케이블 제조업체이자 글로벌 공급업체인 Taitong Cable은 CU/PVC/PVC/AWA/PVC 구조의 0.6/1kV 저전압 단일 코어 AWA 장갑 구리 전력 케이블을 제공합니다. 이 매립형 전원 케이블은 비자성 알루미늄 와이어 외장을 채택하여 단상 AC 회로의 와전류 열을 제거하고 BS 5467 및 IEC 60502 표준을 완벽하게 준수합니다. 우리는 유리한 가격으로 공장 직접 공급을 통해 다양한 단면 크기와 안정적인 품질의 제품을 제공하며 전 세계 구매자의 대량 도매 및 엔지니어링 프로젝트 조달 요구를 완벽하게 충족합니다.

문의 보내기

제품 설명

이 저전압 단일 코어 AWA 외장 PVC 구리 전원 케이블은 고전도 구리 도체, PVC 절연체, PVC 침구, 비자성 알루미늄 와이어 외장 및 PVC 외피를 채택합니다. AWA 알루미늄 와이어 갑옷은 단상 AC 작동 시 와전류 과열 문제를 효과적으로 방지하며, 지하 직접 매립을 위한 탁월한 압축 및 내충격성을 제공합니다.

Taitong 케이블로 제작된 모든 제품은 CU/PVC/PVC/AWA/PVC 구조의 LV 단일 코어 AWA 장갑 구리 전원 케이블로 BS 5467 및 IEC 60502 표준을 엄격히 준수하며 다양한 단면 사양을 통해 다양한 엔지니어링 요구 사항을 충족할 수 있습니다. 중국의 글로벌 케이블 공급업체로서 당사는 글로벌 EPC 고객의 대량 도매, 건설, 변전소 및 해외 전력 프로젝트 조달에 적합한 안정적인 품질과 경쟁력 있는 가격으로 공장 직접 공급을 지원합니다.

1/C CU/PVC/PVC/AWA/PVC 0.6/1kV IEC 60502-1

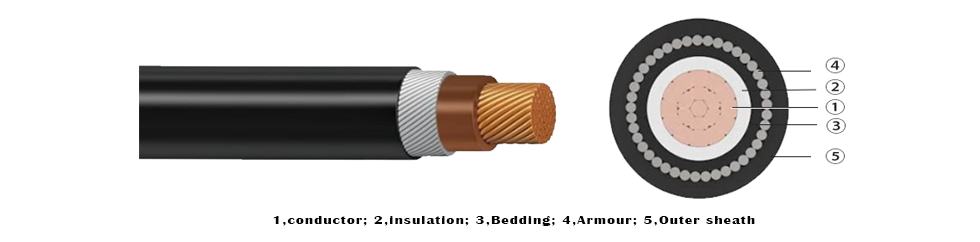

건설

단일 코어 구리 PVC 절연 PVC 침구 AWA 기갑 PVC 외장 전원 케이블 0.6/1kV 낮은 전압

① 도체: 일반 연동, IEC 60228에 따른 클래스 1 단선(RE) 또는 클래스 2 연선

② 단열재 : 폴리염화비닐(PVC)

③ 베딩 : 폴리염화비닐(PVC) 컴파운드를 압출한 층

④ 장갑 : AWA(Aluminum Wire Armor)의 단일 레이어

⑤ 피복 : 폴리염화비닐(PVC)

저전압 단일 코어 AWA 기갑 PVC 구리 전원 케이블의 응용

배전망: 산업 플랜트, 발전소 및 상업용 건물의 주 저전압 전원 공급 및 배전에 사용됩니다.

실내 및 실외 사용: 고정 라우팅, 케이블 트레이, 도관, 야외 또는 서비스 터널에 설치하는 데 적합합니다.

지하 매설: 견고한 기계적 및 환경적 보호가 필요한 지하 덕트나 땅에 직접 매설하는 데 권장됩니다.

전기적 매개변수

참조 표준	IEC 60502.1/BS 6346 준수 지휘자: IEC 60228 BS6360 난연성: IEC60332-1-2, IEC60332-3-24, IEC60332-3-22
정격전압	0.6/1kV(1.2kV)-저전압
도체의 최대 연속 작동 온도	70℃ (PVCST: 80℃,PVC ST2: 90℃)
단락 온도	160℃(최대 5초) - 160℃(단면적≤300mm²), 140℃(단면적≥300mm²)
20℃에서의 도체 DC 저항	IEC 60228을 준수합니다.
20℃에서의 절연저항	PVC 절연에 대한 IEC 요구 사항 충족
AC 내전압 테스트	3.5 kV, 5분, 고장 없음
전류 운반 능력	단면적, 설치 방법 및 주변 온도에 따라 다름
굽힘 반경	최소 굽힘 반경 : 15D(부설), 12D(단자), IEC 60502-1 기준]
색상	침구 색상: 블랙 외부 피복: 일반적으로 검은색 *요청 시 다른 색상도 제공 가능
도체의 공칭 단면적	1.5~400mm²(고객 요청에 따라 다른 치수)

단일 코어 0.6/1 kV 구리 PVC 절연 AWA 알루미늄 와이어 외장 케이블에는 다중 구조 옵션이 있습니다.

1, AWA 비자성 갑옷은 AC 단일 코어 배선의 와전류 손실을 제거합니다.

2, 선택적인 외피: 실내 프로젝트용 ST2-PVC, 실외 직접 매설용 ST7-PE, 공공 안전이 중요한 터널 및 지하철용 ST8-LSZH.

3, XLPE 절연체, 유연한 도체 및 특수 수정 외장은 난연성, 내화성, 자외선 방지 및 흰개미 방지 작업 조건에 사용할 수 있습니다.

저전압(LV) 단일 코어 AWA 외장 PVC 구리 전원 케이블의 주요 환경 및 물리적 강점

기계적 보호: 알루미늄 와이어 갑옷은 설치 중 물리적 손상, 심한 충격 및 당김 장력으로부터 코어를 보호합니다.

비자기 갑옷: 단일 코어 AC 케이블이기 때문에 갑옷에는 강철 대신 알루미늄 와이어가 사용되어 위험한 자기 유도 및 과열을 방지합니다.

습기 및 내화학성: 불침투성 PVC 층으로 인해 습하거나 건조한 장소에서도 안전하게 작동할 수 있습니다.

중국 최고의 케이블 공급업체로서 Taitong 케이블의 장점

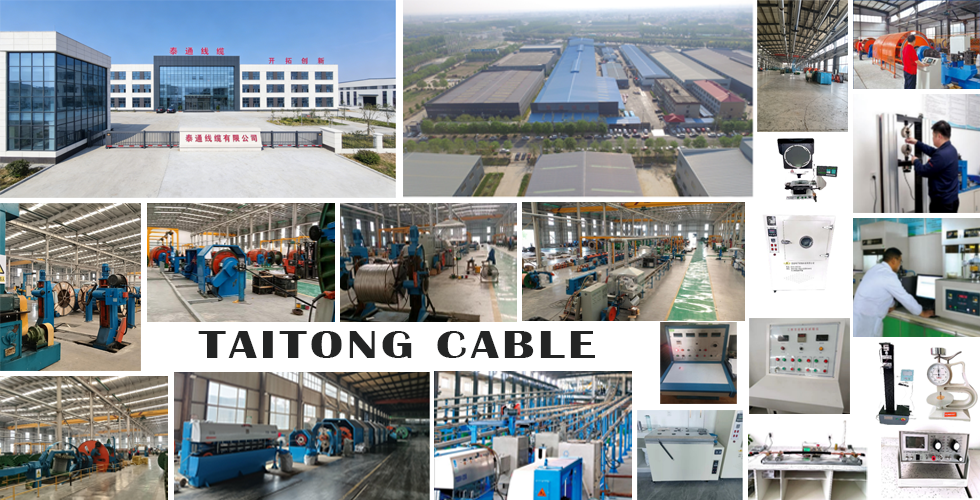

중국 전문 제조업체이자 저전압 단일 코어 AWA 외장 PVC 구리 전력 케이블의 글로벌 공급업체인 Taitong Cable은 글로벌 EPC 기업, 전기 계약업체 및 케이블 유통업체에 서비스를 제공합니다. 우리는 중국에서 5개의 생산 기지를 운영하고 있으며 최대 35kV의 모든 케이블을 제공합니다. 대규모 및 국가 핵심 프로젝트를 지원하는 광범위한 경험을 바탕으로 당사는 대규모 창고 대량 조달이 필요한 EPC 회사 및 고객에게 이상적인 파트너입니다. 당사의 케이블은 비자성 알루미늄 와이어 외장을 채택하여 단일 코어 AC 회로의 와전류 가열을 방지하며 직접 매설, 케이블 트레이 및 변전소 배선에 적합합니다. 모든 케이블은 IEC 60502-1을 준수합니다. BS 5467 또는 VDE 0276-603에 따른 맞춤형 제조가 가능합니다. 전체 ISO 및 IEC 인증을 통해 다양한 단면 옵션, 안정적인 품질 및 공장 직접 가격을 제공합니다. 전 세계 건설 및 산업 전력 프로젝트에 맞춤형 보호관 색상과 난연성 옵션을 사용할 수 있습니다.
